人类有眼睛可以看世界，但机器人有什么呢？ 科学家和工程师们几十年来一直在努力开发相关技术，使计算机能够像我们人类一样看到和感知它们所处的环境。不断增长的机器视觉行业一直都在努力寻找更新、更好的方法，让机器具有可视化能力，以及理解周围环境并与之互动的能力。英特尔的RealSense D455是用于机器视觉应用的潮流摄像头之一。此款深度摄像头使用立体视觉技术，帮助机器人更好地理解形状、物体和空间，使它们能够在三维世界四处走动。如果想知道如何设置该摄像头并开始下一个机器视觉项目，请遵循下面的步骤指导，开始使用RealSense D455。

项目材料与资源

访问贸泽网站上的项目BOM表以获取所需的组件：

• 英特尔RealSense^TM深度摄像头D455

 软件和工具

• Ubuntu
• ROS机器人操作软件
• ntel RealSense SDK

项目技术概览

英特尔RealSense^TM深度摄像头D455

英特尔^® RealSense™深度摄像头D455旨在为设备提供观察、理解环境并从环境中学习的能力。使用立体摄像头，D455可以计算出深度。一个左成像器、一个右成像器和一个可选的红外信号发射器被用来实现立体视觉。红外信号发射器发送不可见的静态红外图案，以提高低质感场景中的深度精度。左成像器和右成像器捕获场景并将原始图像数据发送到视觉处理器，然后视觉处理器通过将左侧图像上的点与右侧图像相关联，来计算每个像素的深度值。通过处理深度像素值，可以生成深度帧，继而创建深度视频流。

图1：英特尔^® RealSense™深度摄像头D455（图源：贸泽电子）

ROS（机器人操作系统）

ROS是一种用于机器人的开源式元操作系统。它提供操作系统的常见服务，包括硬件抽象、底层设备控制、常用功能、进程间的消息传递和软件包管理。另外它还提供用于在多台计算机上获取、构建、编写和运行代码的工具和库。

软件安装

Ubuntu安装

要使用ROS，建议安装Ubuntu，因为它是最适合机器人应用的操作系统。对于这个项目，我们将使用Ubuntu 18.04.05 LTS Bionic Beaver。下载桌面镜像 “ubuntu-18.04.5-desktop-amd64.iso” 并进行安装。

ROS安装

由于使用了Ubuntu 18.04.05 LTS，所以我们将使用ROS Melodic。但如果您使用的是Ubuntu 16或Ubuntu 20，则应该相应地安装ROS Kinetic或ROS Noetic。

Ubuntu版本	ROS版本
16	Kinetic
18	Melodic
20	Noetic

启动终端并执行以下步骤来安装ROS Melodic：

1. 配置Ubuntu资源库以允许 “universe”、“multiverse” 和 “restricted” 用于以下命令：

$ sudo add-apt-repository universe

$ sudo add-apt-repository multiverse

$ sudo add-apt-repository restricted

2. 设置计算机接受来自packages.ros.org的软件：

$ sudo sh -c 'echo "deb http://packages.ros.org/ros/ubuntu $(lsb_release -sc) main" >
/etc/apt/sources.list.d/ros-latest.list'

3. 设置密钥：

$ sudo apt-key adv --keyserver 'hkp://keyserver.ubuntu.com:80' --recv-key
C1CF6E31E6BADE8868B172B4F42ED6FBAB17C654

（如果您在这一步遇到网络错误，请确保没有连接到自己公司的网络，因为可能是防火墙阻止了所请求的URL）

4. 确保您的Debian软件包及时更新：

$ sudo apt update

5. 安装完整的桌面版：

$ sudo apt install ros-melodic-desktop-full

（如果您在这一步遇到网络错误，请安装桌面版：$ sudo apt install ros-melodic-desktop）

6. 设置环境：

$ echo "source /opt/ros/melodic/setup.bash" >> ~/.bashrc

$ source ~/.bashrc

7. 安装用于构建ROS软件包的程序：

$ sudo apt install python-rosdep python-rosinstall python-rosinstall-generator python-wstool build-essential

$ sudo rosdep init

$ rosdep update

Intel RealSense SDK安装

安装了ROS Melodic之后，我们接着安装Intel RealSense SDK 2.0。此SDK是RealSense深度摄像头的一个跨平台库。 它提供内参标定和外参标定信息、深度流和彩色流以及合成流，如点云、深度对齐彩色，以及彩色对齐深度。要安装SDK，请拔掉所有连接的英特尔RealSense摄像头，并执行以下步骤：

1. 更新您的Ubuntu分发版并获取最新的稳定内核：

$ sudo apt-get update && sudo apt-get upgrade && sudo apt-get dist-upgrade

2. 下载/克隆librealsense github资源库：

$ git clone https://github.com/IntelRealSense/librealsense.git

3. 导航到librealsense根目录：

$ cd ~/librealsense/

4. 安装核心软件包：

$ sudo apt-get install git libssl-dev libusb-1.0-0-dev pkg-config libgtk-3-dev

5. 安装分发版特定的软件包（用于Ubuntu 18）：

$ sudo apt-get install libglfw3-dev libgl1-mesa-dev libglu1-mesa-dev at

6. 运行权限脚本：

$ ./scripts/setup_udev_rules.sh

7. 构建并应用打过补丁的内核模块：

$ ./scripts/patch-realsense-ubuntu-lts.sh

8. 创建build目录并导航到该目录：

$ mkdir build && cd build

9. 运行CMake（构建librealsense以及演示和教程）：

$ cmake / -DBUILD_EXAMPLES=true

10. 重新编译并安装librealsense二进制文件：

$ sudo make uninstall && make clean && make && sudo make install

安装用于英特尔RealSense设备的ROS包装类

下一步是安装英特尔RealSense设备的ROS包装类，以便将RealSense深度摄像头与ROS一起使用。要进行安装，请执行以下步骤：

1. 创建一个catkin工作空间：

$ mkdir -p ~/catkin_ws/src

$ cd ~/catkin_ws/src/

2. 将最新的Intel® RealSense™ ROS克隆到 'catkin_ws/src/'：

$ git clone https://github.com/IntelRealSense/realsense-ros.git

$ cd realsense-ros/

$ git checkout `git tag | sort -V | grep -P "^2.\d+\.\d+" | tail -1`

$ cd ..

3. 运行：

$ catkin_init_workspace

$ cd ..

$ catkin_make clean

（如果遇到cmake错误，请确保ddynamic_reconfigure已经安装在 'catkin_ws/src/’ 中：git clone https://github.com/pal-robotics/ddynamic_reconfigure.git）'

$ catkin_make -DCATKIN_ENABLE_TESTING=False -DCMAKE_BUILD_TYPE=Release

$ catkin_make install

4. 设置环境：

$ echo "source ~/catkin_ws/devel/setup.bash" >> ~/.bashrc

$ source ~/.bashrc

5. 继续为SLAM（同步定位与建图）安装软件包：

$ sudo apt-get install ros-melodic-imu-filter-madgwick

$ sudo apt-get install ros-melodic-rtabmap-ros

$ sudo apt-get install ros-melodic-robot-localization

测试安装的软件

下面举例说明了如何启动摄像头节点并使其生成点云。确保摄像头已经接通电源，然后打开RViz查看点云：

$ roslaunch realsense2_camera rs_camera.launch filters:=pointcloud

随后打开另一个终端选项卡并输入以下命令（RViz是随ROS桌面软件包自动安装的）：

$ rviz

在RViz启动并运行后，执行以下步骤：

1. 将固定坐标系更改为camera_link

点击Add按钮，就会出现一个设置菜单。然后点击By Topic选项卡。

2. 在/color -> /image_raw下双击Image
3. 在/depth -> /color -> /points下双击PointCloud2
4. 最后，点击Ok。

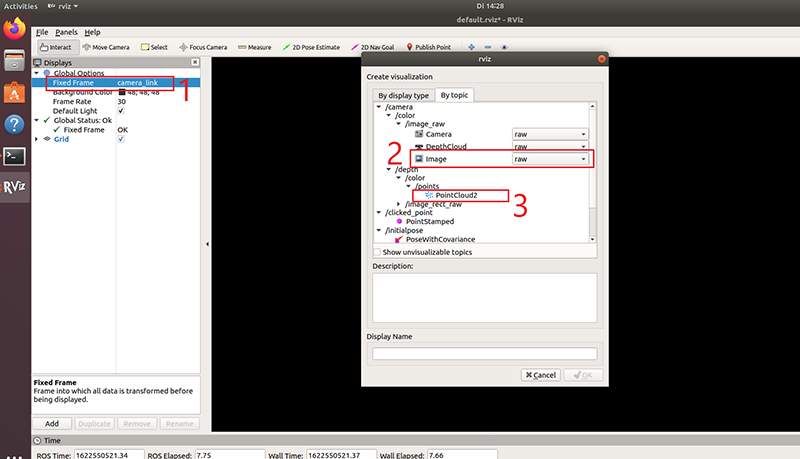

图2：Rviz设置（图源：贸泽电子）

在下面的图片中，您可以看到点云图像是如何创建的。

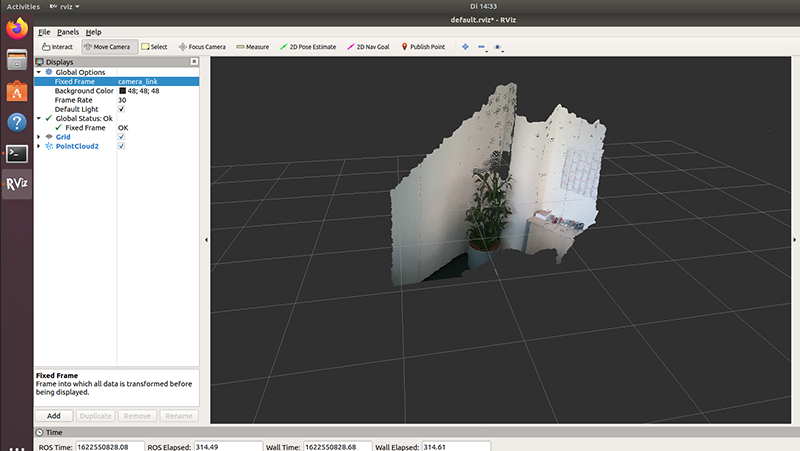

图3：点云图像（图源：贸泽电子）

要打开RealSense查看器，请运行：

$ realsense-viewer

图4：Intel^® RealSense™ Viewer（图源：贸泽电子）

结语

本教程介绍了安装所需软件以开始使用英特尔^® RealSense™ D455的所有必要步骤。这个项目可以扩展到使用D455以及我们刚才安装的软件来执行SLAM。该摄像头可以安装在遥控汽车上，自主生成房间和办公室的3D地图。
