Analog Devices Inc. ADMV8818 2GHz至18GHz数字可调谐滤波器
Analog Devices Inc. ADMV8818 2GHZ至18GHz数字可调谐滤波器是一款全单片微波集成电路 (MMIC)，具有数字可选的工作频率。ADMV8818设有四个独立控制的高通滤波器 (HPF) 和四个独立控制的低通滤波器 (LPF)，频率范围为2GHz至18GHz。
ADI ADMV8818高通和低通滤波器具有灵活的架构，支持3dB截止频率 (f3dB) 高通和低通滤波器进行独立控制，以产生高达4GHz带宽。每个滤波器上的数字逻辑控制为4位宽（16个状态），并控制片上电抗元件，以调整f3dB。典型插入损耗为9dB，宽带抑制为35dB，非常适合用于尽可能降低系统谐波。
ADMV8818是一款小巧的替代方案，可用来替代外形大的开关滤波器组和腔调谐滤波器。该器件为高级通信应用提供动态可调节解决方案。
特性
- 数字可调、多腔、高通和低通调谐
- 独立的3dB频率控制，带宽高达4GHz
- 最佳带宽抑制：35dB
- 分立滤波器组的单芯片替代品
- 紧凑型9mm × 9mm、56引脚LGA封装
应用
- 测试与测量设备
- 军用雷达、电子战和电子对抗
- 卫星通信和航空航天
- 工业和医疗设备
功能框图

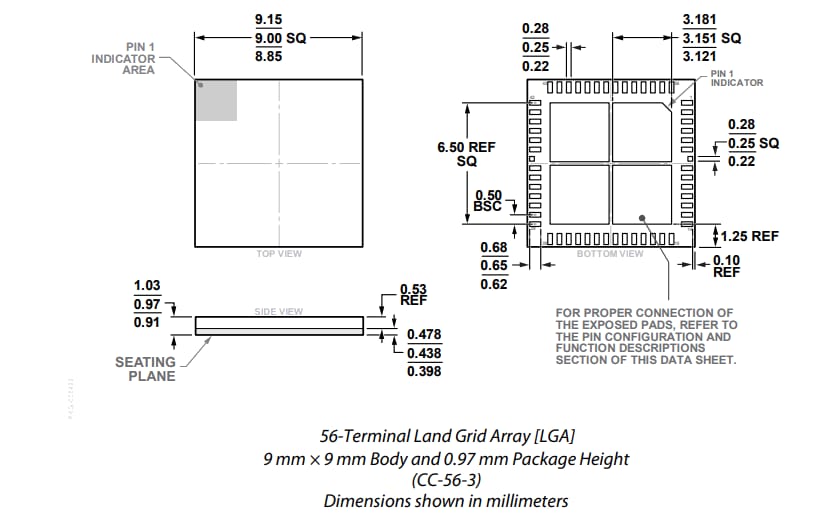

外形尺寸
发布日期: 2021-01-25
| 更新日期: 2025-01-28
