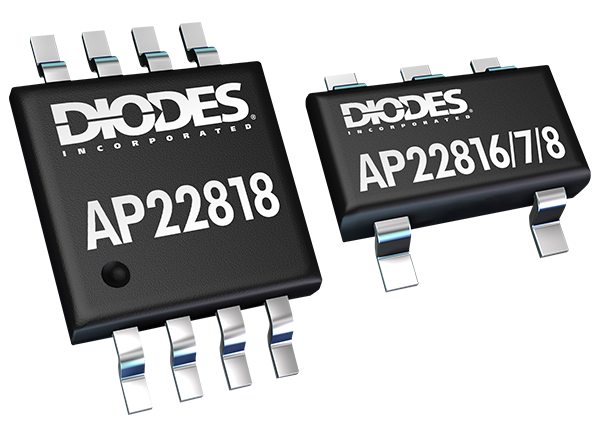

Diodes Incorporated AP22816/17/18配电负载开关
Diodes Incorporated AP22816/17/18 1A/1.5A/2A配电负载开关是单通道、限流、集成式高侧电源开关，优化用于通用串行总线 (USB) 和其他热插拔应用。AP22816/17/18具有使能输入的极性，符合USB标准。
Diodes Inc AP22816/17/18配电负载开关具有1A、1.5A或2A输出电流、快速短路响应时间以及集成输出放电功能，可确保完全控制输出电压电容器的放电。这些电源开关具有反向电流阻断、过流、过热、短路保护以及可控上升时间和欠压锁定功能，提供全方位的保护解决方案。开漏标记输出上的6ms突波消除能力可防止虚假的过流报告，无需任何外部元件。
AP22816/17/18开关采用标准绿色、符合RoHS指令的TSOT25和MSOP-8封装。
特性
- 输入电压范围为：2.7V至5.5V
- 逻辑电平使能引脚有电平有效或低电平有效版本可供选择
- 保护功能：
- 2kV HBM，500V CDM ESD保护
- 具有自动恢复功能的过流保护
- 具有自动恢复功能的短路保护
- 具有自动恢复功能的过热保护
- 反向输出电流/电压保护
- 75mΩ导通电阻
- 内置软启动，具有0.6ms典型上升时间
- 故障报告 (FLG)，含消隐时间（典型值：6ms）
- 高效散热的薄型封装
- 湿度敏感度：符合J-STD-020标准第1级
- 端子：雾锡电镀引线涂层，可焊接，符合MIL-STD-202标准之方法208的要求
- 完全无铅，完全符合RoHS指令
- 不含卤素和锑
应用
- 超极本的集成负载开关
- 超级本的上电/断电排序
- 笔记本电脑
- 上网本
- 机顶盒
- SSD（固态硬盘）
- 消费类电子产品
- 平板电脑
- 电信系统

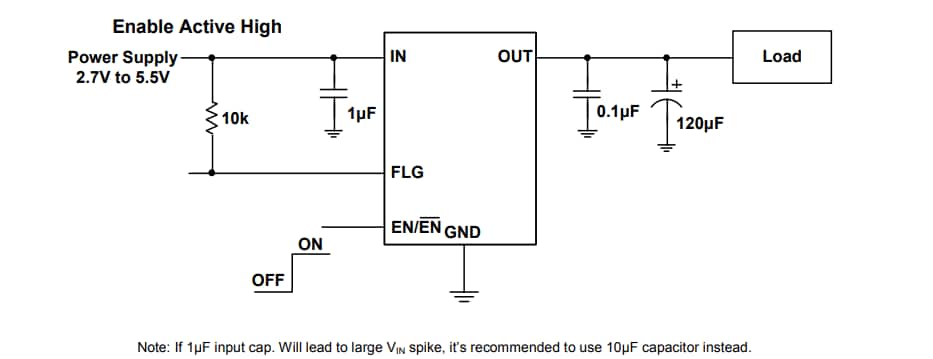

典型应用电路

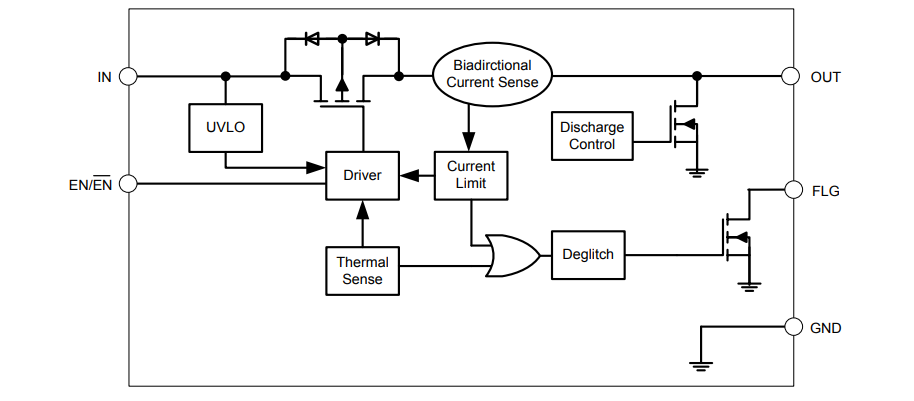

功能框图

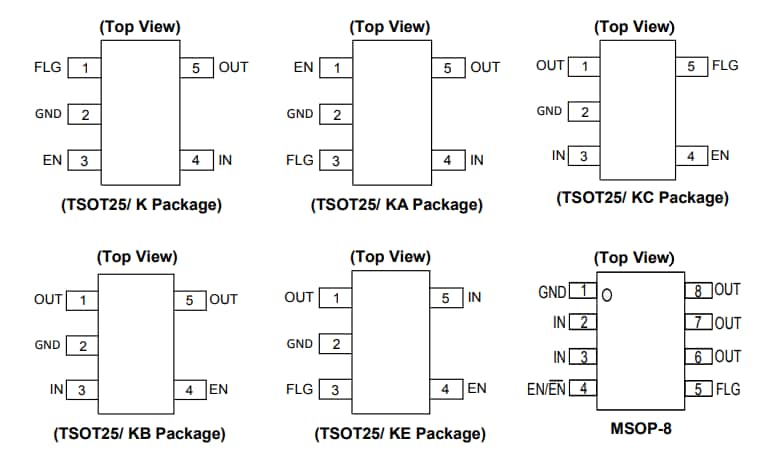

引脚分配
