Renesas Electronics VersaClock 3S可编程时钟发生器
IDT VersaClock 3S可编程时钟发生器设计用于低功率、消费类和高性能的PCI Express应用。该发生器具有三个PLL架构设计，每个PLL可单独编程。这样可实现最多三个(5P35021)或六个(5P35023)唯一的频率输出。该发生器具有主动节能 (PPS)、性能-功率平衡 (PPB) 的特性，并采用过冲降低技术 (ORT) 和超低功率DCO。
特性
- 两个差分输出，带SMA连接器
- 一个LVCMOS输出，带SMA连接器
- USB接口连接到PC系统，用于配置
- 当通过USB将电路板连接到运行IDT Timing Commander软件的PC时，可对该器件进行配置和编程，以生成具有同类最佳性能的频率。
- 可配置的OE引脚具有OE、PD#、PPS或DFC控制功能
- 可配置的PLL带宽/最大限度地减少抖动峰值
- PPS：主动节电功能可在终端设备掉电模式下节电
- PPB：性能-功率平衡功能允许根据所需的性能将功耗降至最低
- 扩频时钟支持，以降低系统EMI
- 将用户配置存储到OTP内存
- I2C接口
- DFC：动态频率控制特性允许用户在多达4个不同频率之间顺利进行动态切换
应用
- PCIe Gen1/2/3时钟发生器
- 替代消费类应用晶体
- SmartDevice、手持、计算和消费类应用
其他资源
视频

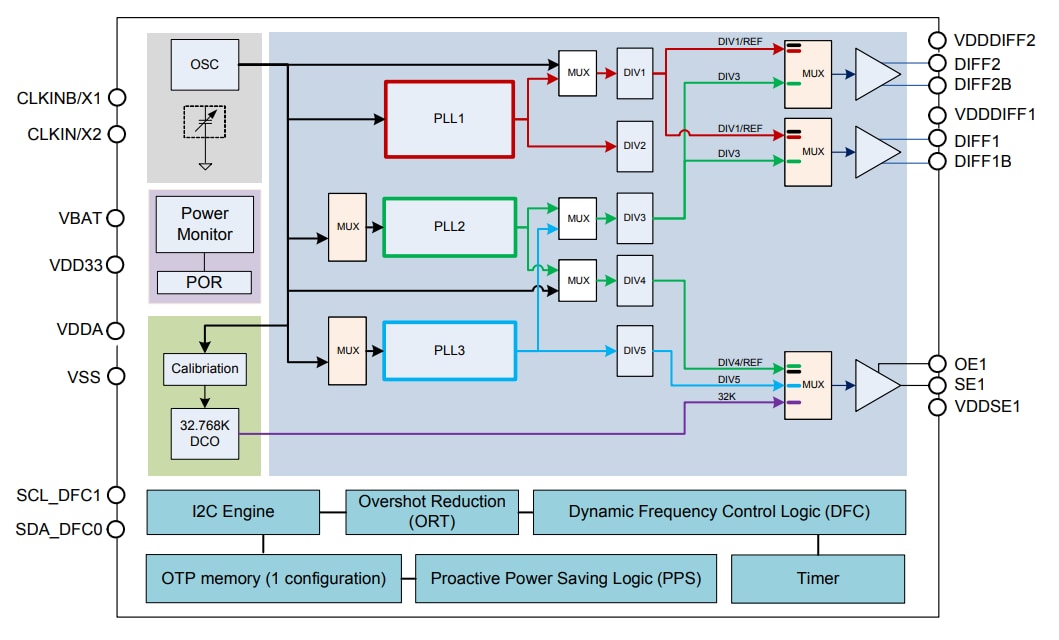

5P35021时钟发生器框图

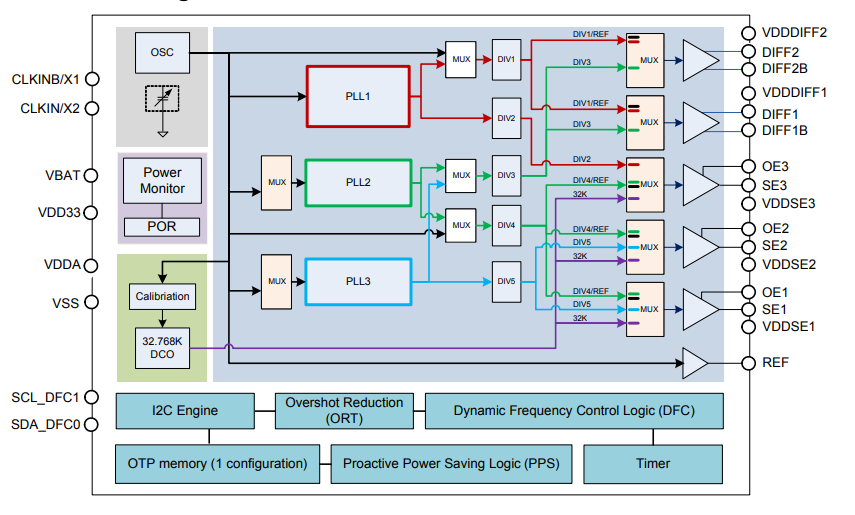

5P35023时钟发生器框图
Associated Product
Renesas Electronics 时钟发生器
一系列可满足各种性能和可编程性要求的器件。
Renesas Electronics VersaClock®可编程时钟IC
设计用于通过替代多个分立式计时元件来简化系统设计。
相关工具
Renesas Electronics VersaClock 3S可编程时钟开发套件
便于进行系统开发，在一个套件中即可对5P3502x器件进行验证、编程和原型制作。
