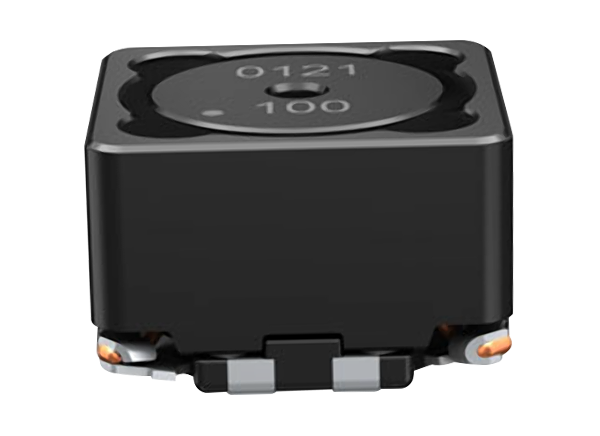

EPCOS / TDK B82464D6双模AEC-Q200 SMT功率电感器
EPCOS/TDK B82464D6双模AEC-Q200 SMT功率电感器具有高达500VDC电压和低直流电阻，适合用于无铅回流焊接。B82464D6元件的典型耦合系数为99%，额定电感范围为2.2µH至47µH，额定电流范围为1.71A至6.17A。B82464D6双模式AEC-Q200 SMT功率电感器的工作温度范围为-55°C至+150°C，非常适合用于直流/直流转换器、1:1变压器和共模扼流圈应用。
特性
- 温度范围：高达+150°C
- 高额定电流值
- 低直流电阻
- 构造
- 铁氧体磁芯
- 磁屏蔽
- 绕组漆包铜线
- 焊接到端子的绕组
- 特殊的绕组技术，实现低杂散电感和高耦合系数
- 端子
- CuSn6P底座材料
- 锡铅涂层（不含铅）
- 电镀
- 典型耦合系数：99%（平均值）
- 功能隔离：高达500V
- 适合无铅回流焊，如JEDEC J-STD 020D标准中所引用的方法
- 符合AEC-Q200标准
- 符合RoHS指令
应用
- 共模扼流圈
- 直流/直流转换器，特别是用于SEPIC拓扑结构
- 1:1变压器
规范
- 额定电感范围：2.2µH至47µH
- 额定电流范围：1.71A至6.17A
- 尺寸： 10.4mm2 x 6.3mm
- 工作温度范围：-55°C至+150°C
- 耦合系数：95%至99%
- 典型直流电阻范围：0.018Ω至0.238Ω
- 重量：~2.5g
