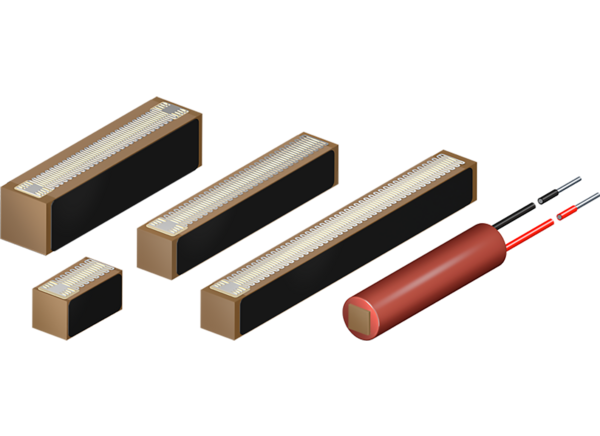

EPCOS / TDK B58004钝化堆栈多层压电执行器

EPCOS/TDK B58004钝化堆栈多层压电执行器提供高效、稳健的设计，避免因为绝缘区域小导致极化裂缝。高主动堆栈技术B58004的特性包括高温下循环稳定性好、熔化金属键高以及防潮性能出色。其他特性包括铜内电极、160V极化、3.0μF电容（典型值），采用陶瓷体设计，尺寸为5.2mm x 5.2mm x 30mm。

特性

  • 高活动堆栈技术
  • 高效执行器设计，绝缘区域小
  • 稳健设计，避免极化裂缝
  • 熔化金属键高
  • 可靠性高
  • 高温下循环稳定性好
  • 防潮性能出色

应用

  • Nano positioning systems
  • High-precision valve control for liquids and gases
  • Bonding wire machines

规范

  • 设计
    • PZT（锆钛酸铅) 陶瓷符合RoHS指令，具有高耦合系数
    • 内部电极：铜
    • 主体尺寸：5.2mm x 5.2mm x 30mm
    • 钝化堆栈
    • 160V极性化
    • 包含SVHC物质12626-81-2
  • 一般技术等级
    • 推荐预负载：730N
    • 堆栈表面温度范围：-40°C至+160°C
    • 储存温度范围：-25°C至+45°C
    • 电压范围：-10V至+180V
    • 电流范围：-30A至+30A
  • 电气规格
    • 电容：3.0µF（典型值）
    • 绝缘电阻：>100MΩ
    • 160V时行程 (s)：59µm±10%
    • 160V时充电 (Q)：1.0mC±10%
    • 160V时电容 (C=Q/U)：6.20µF±10%
    • 160V时能量（E=Q*u/2）：80mJ±10%
    • 160V时刚度 (kstack )：25.0N/µm（典型值）

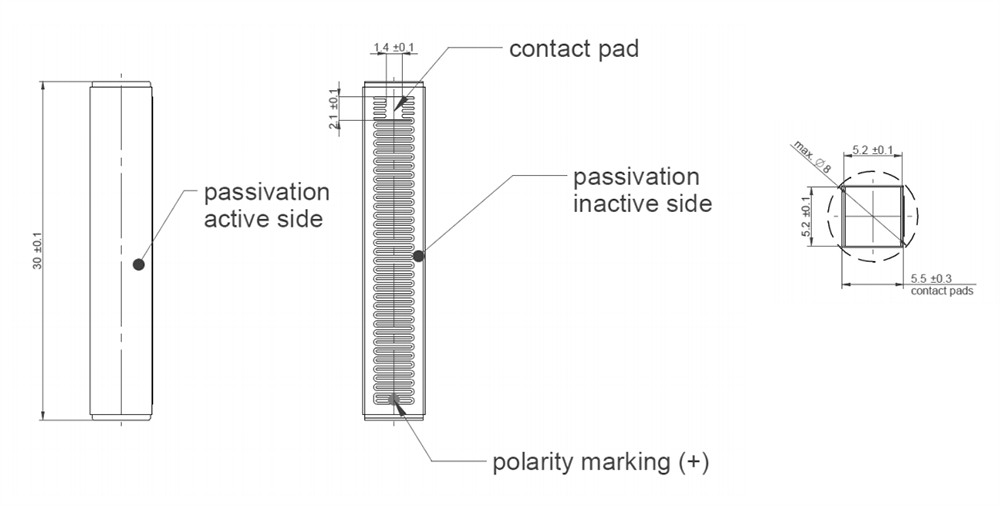

尺寸
