Silicon Labs Si5332 6/8/12路输出时钟发生器

Silicon Labs Si5332 6/8/12路输出任意频率时钟发生器虽然是单个器件，但非常适合用于替代多个时钟IC和振荡器。该发生器基于Silicon Labs专有的MultiSynth™灵活频率合成技术，可在任何输出端上进行任何频率合成，并可生成高达250MHz的时钟。Si5332系列可进行任何输出频率合成，并具有出色的抖动性能 (<400fs rms)。该发生器的架构支持仅凭单个器件在多达12路差分时钟输出端上合成一系列整数和非整数相关频率，频率合成误差为0="" ppm。这些器件提供多组输出，每路输出可以分别连接到独立电压，从而可在混合电源应用中使用。用户可配置每路时钟输出的信号格式。="">

特性

  • 任意频率6/8/12路输出可编程时钟发生器
  • 提供三种不同的封装尺寸，支持各种输出时钟组合和用户可配置硬件输入引脚

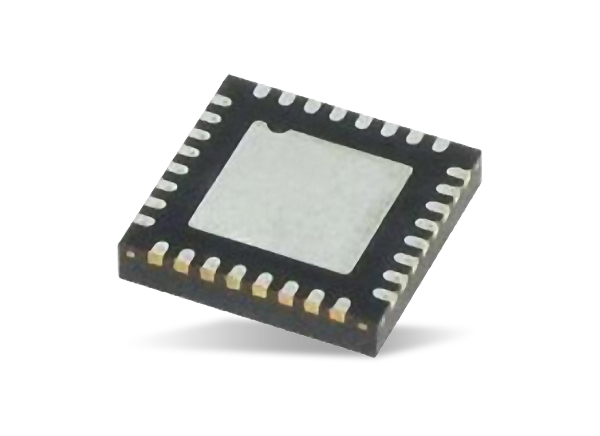

    • 32引脚QFN，多达6路输出
    • 40引脚QFN，多达8路输出
    • 40引脚QFN，多达12路输出
  • 高度可配置的输出路径，设有交叉点多路复用器
    • 多达三个独立的分数合成输出路径
    • 多达五个独立的整数分频器
  • 嵌入式50MHz晶体选项
  • 输入频率范围：
    • 外部晶体：16至30MHz、50MHz
    • 差分时钟：10至250MHz
    • LVCMOS时钟：10至170MHz
  • 无铅，符合RoHS-6指令
  • 基于MultiSynth技术，可在任何输出端上进行任何频率合成，并可生成高达250MHz的时钟
  • 输出频率范围：
    • 差分：5至312.5MHz
    • LVCMOS：5至170MHz
  • 用户可配置的每路输出时钟输出信号格式：LVDS、LVPECL、HCSL、LVCMOS
  • 温度范围：–40°C至+85°C

应用

  • 服务器、存储、搜索加速
  • 以太网交换机、路由器
  • 小型蜂窝、移动回传/前传
  • 印刷成像
  • 通信
  • 广播视频
  • 测试和测量
  • 工业、嵌入式计算
