QSH-030-01-F-D-A-RT1

Name: Samtec QSH-030-01-F-D-A-RT1
Brand: Samtec
SKU: 200-QSH03001FDART1
Price: 92.82 RMB
Availability: InStock

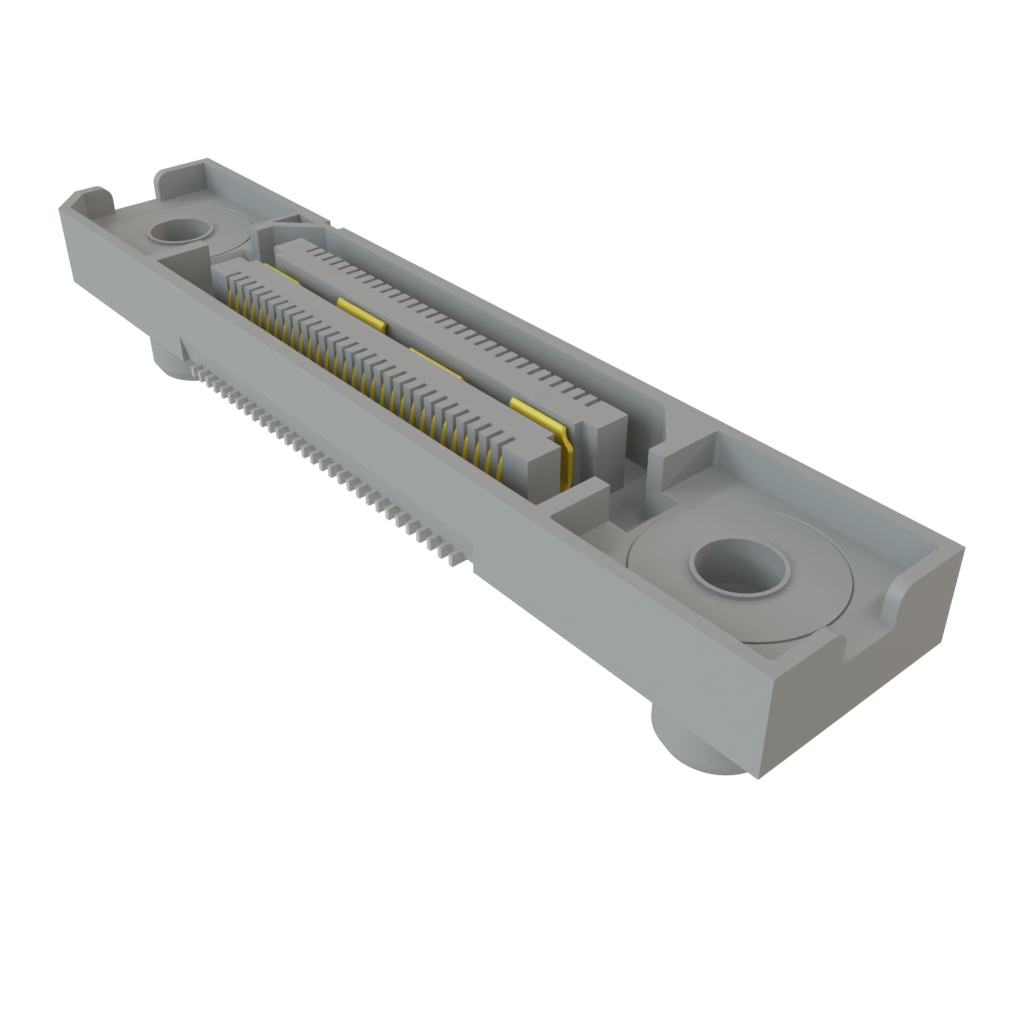

图像仅供参考
请参阅产品规格

Mouser编号：

200-QSH03001FDART1

制造商编号：

QSH-030-01-F-D-A-RT1

制造商：

Samtec

说明：

板对板与夹层连接器 0.50 mm Q Strip High-Speed Ground Plane Socket Strip

数据表:

QSH-030-01-F-D-A-RT1 数据表 (PDF)

ECAD模型:

下载免费库加载程序，将此文件转换，以供您的ECAD工具使用。了解详情。

更多信息

了解Samtec QSH-030-01-F-D-A-RT1详情

库存量: 85

库存：: 85 可立即发货

出现意外错误。请稍候重试。
生产周期：: 2 周大于所示数量的预计工厂生产时间。

输入数量：

最少： 1 倍数： 1

单价:

¥-.--

总价:

¥-.--

预估关税:

定价 (含13% 增值税)

数量	单价	总价
	¥104.8866	¥104.89
	¥87.8462	¥17,130.01
	¥79.326	¥36,093.33
2,405	报价

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

产品属性	属性值	选择属性
制造商:	Samtec
产品种类:	板对板与夹层连接器
REACH - SVHC:
产品:	Sockets
位置数量:	60 Position
节距:	0.5 mm (0.02 in)
排数:	2 Row
端接类型:	Solder
安装角:	Straight
电流额定值:	2 A
电压额定值:	175 VAC
最小工作温度:	- 55 C
最大工作温度:	+ 125 C
触点电镀:	Gold
触点材料:	Phosphor Bronze
外壳材料:	Liquid Crystal Polymer (LCP)
系列:	QSH
封装:	Tray
应用:	Power, Signal
商标:	Samtec
可燃性等级:	UL 94 V-0
安装风格:	Mounting Peg
产品类型:	Board to Board & Mezzanine Connectors
工厂包装数量:	65
子类别:	Board to Board & Mezzanine Connectors
商标名:	Q Strip

找到的产品:

要显示类似产品，至少选中一个复选框

要显示该类别下的类似产品，请至少选中上方的一个复选框。

已选择的属性: 0

筛选文档:

Specification Sheets

Technical Resources

Test Report (PDF)

CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
TARIC:: 8536693000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

Q Strip™ High-Speed Mezzanine Connectors

Samtec Q Strip™ High-Speed Mezzanine Connectors are designed for high-speed board-to-board applications where signal integrity is essential. Q Strip connectors have surface-mount signal contacts and a surface-mount ground plane between the two rows of signals for improved electrical performance. Mated sets of Samtec Q Strip connectors are available in 8 different stack heights from 5mm (.197") to 30mm (1.180"). Options include guideposts for blind mate scenarios and alignment pins and locking clips for proper connector placement before reflow.

5G解决方案

Samtec 5G解决方案支持新兴5G技术所需的超高频率和高数据速率。随着5G网络的快速发展，mmWave、大规模MIMO、波束成形和全双工 (FDX) 等技术需要新的系统、器件和设备。采用Samtec 5G解决方案的高性能产品面向四种应用，即：测试和开发系统、远程无线电和有源天线、网络设备以及汽车和运输。

高速电缆组件

Samtec高速电缆组件包括AcceleRate®纤薄主体、ERCD 0.80mm Edge Rate®、HLCD高速无极性、HQCD 0.50 MM Q Strip®和SEAC SEARAY™系列。AcceleRate电缆组件包括与ARF6系列插配的ARC6纤薄电缆主体，可实现安全连接。ERCD 0.80mm Edge Rate组件使用Samtec的Eye Speed电缆提供14Gbps性能，设有双排系统（120引脚）和标准金属闩锁系统。Eye Speed电缆技术提供出色的信号完整性性能，具有单独的铜孔或编织屏蔽，采用26AWG至38AWG同轴和双轴结构，提供20Ω、50Ω、85Ω以及100Ω额定值。

灵活堆叠电路板连接器

Samtec灵活堆叠电路板连接器提供大量具有出色设计灵活性的板对板连接器。这些板对板连接器系统提供各种间距、密度、堆叠高度、组装方向和其他标准或修改选项，从中可以轻松找到适合各种应用的连接器。灵活堆叠选项包括单片、薄型通孔、加高、公母同一、遮蔽、共面、平行、垂直。接线柱高度能够以0.005” (0.13mm) 的增量进行调节。

5G Automotive & Transportation Solutions

Samtec 5G Automotive and Transportation Connectivity meets the needs of the growing 5G network market. As implementation of the 5G network quickly gains momentum, high-performance devices, systems, and test and measurement equipment are needed to support the ultra-high frequencies and high data rates that technologies like mmWave, Massive MIMO, beamforming, and full duplex demand. Samtec offers high-performance interconnects and high-level technical expertise to support these requirements, including an expanding portfolio of solutions ideal for Automotive applications.
