Analog Devices Inc. AD5593R 可配置模数转换器/数模转换器
亚德诺半导体 AD5593R 带片上基准、I²C 接口的可配置模数转换器/数模转换器具有 8 个设计人员可单独配置为数模转换器输出、模数转换器输入、数字输出或数字输入的 I/O 引脚。当一个 I/O 引脚被配置为模拟输出时，器件由 12 位数模转换器驱动。数模转换器的输出范围是 0V 至 VREF ，或 0V 到 2×VREF。当一个 I/O 引脚被配置为模拟输入时，器件经由一个模拟多路复用器连接 12 位模数转换器。模数转换器的输入范围是 0V 至 VREF ，或 0V 到 2×VREF。设计人员也可以将 I/O 引脚配置为通用数字输入或输出(GPIO)引脚。通过 I²C 写或读操作访问 GPIO 寄存器，可设置或回读 GPIO 引脚的状态。AD5593R 集成了 2.5V、20 ppm/°C 基准（默认关闭）和温度指示器，用以指示裸片温度。温度值回读为模数转换器读序列的一部分。AD5593R 8 通道、12 位、可配置模数转换器/数模转换器工作于 −40ºC 到 +105ºC 的温度范围内，非常适合控制 & 监控、以及通用模拟 & 数字 I/O 应用。
AD5593R provides an integrated 2.5V, 20 ppm/°C reference that is off by default and an integrated temperature indicator which gives an indication of the die temperature. The temperature value is read back as part of an ADC read sequence. Operating over a temperature range of −40ºC to +105ºC, the AD5593R 8-channel, 12-Bit, configurable ADC/DAC is ideal for control & monitoring as well as general purpose analog & digital I/O applications.
特性
- 8-channel, configurable ADC/DAC/GPIO
- Configurable as any combination of
- 8 12-bit DAC channels
- 8 12-bit ADC channels
- 8 general-purpose I/O pins
- Integrated temperature sensor

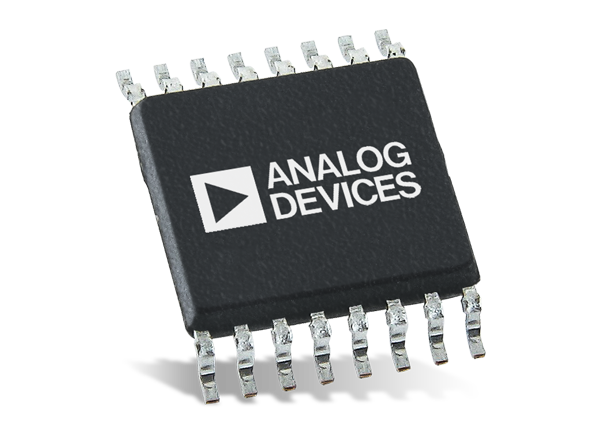

- 16-lead TSSOP package
- I²C interface
- Configurable as any combination of
