IDT 8T49N240 FemtoClock® NG通用频率转换器

IDT 8T49N240 FemtoClock®
NG通用频率转换器

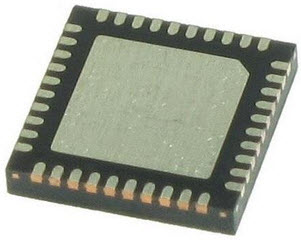

IDT 8T49N240 FemtoClock® NG通用频率转换器设有单通道小数反馈PLL，可用作带抖动衰减或频率合成器的频率转换器。8T49N240配有三个整数和一个小数输出分频器，最多可产生四个不同的输出频率（8kHz至867MHz）。这些频率完全独立于输入参考频率和晶体参考频率。输出可以在LVPECL、LVDS、HCSL或LVCMOS输出电平之间进行选择。

8T49N240非常适合用于各种设备，包括10G/40G/100G SONET/SDH和以太网网络线卡、无线基站基带单元、广播视频、运营级以太网交换机、OTN，或者用于测试和测量应用。例如，8T49N240可用于GbE/10GbE/100GbE同步以太网线卡应用，以保持计时卡上同步设备定时源 (SETS) 的G.8262兼容性。8T49N240具有200fs（典型值，12kHz至20MHz）的RMS抖动性能，为用户提供了更多的设计余量。

特性
  • 四个差分输出
  • 出色的抖动性能：
  • <200fs（典型值）RMS（包括杂散）：12kHz至20MHz，针对抖动衰减器模式或小数反馈合成器模式下的整数分频器输出
  • 工作模式：合成器、抖动衰减器
  • 采用10MHz至54MHz的基本模式晶体工作
  • 初始保持精度为+50ppb
  • 最多接受两个LVPECL、LVDS、LVHSTL或LVCMOS输入时钟
  • 接受的频率范围为8kHz至875MHz
  • 自动和手动时钟选择，无间断切换
  • 时钟输入监控，包括支持间隙时脉
  • 三个输出生成LVPECL/LVDS/HCSL时钟，一个输出生成LVPECL/LVDS/HCSL/LVCMOS时钟
  • 输出频率范围为8kHz至867MHz（差分）
  • 输出频率范围为8kHz至250MHz (LVCMOS)
  • 三个具有固定分频比的整数分频器
  • 一个小数输出分频器
  • 开漏中断引脚

  • 相位斜率限制和完全无中断切换选项，以控制输出时钟相位瞬变
  • 可编程环路带宽设置范围为0.2Hz至6.4kHz
  • 可选的快速锁定功能
  • 四个通用I/O引脚，具有可选的状态和控制支持：
  • 两个输出使能控制输入可控制四个时钟
  • 手动时钟选择控制输入
  • 锁定、保持和信号丢失报警输出
  • 可通过I2C或外部I2C EEPROM对寄存器编程
  • 所有型号均支持2.5V或3.3V电源模式，部分型号支持1.8V
  • 环境工作温度：-40°C至85°C
  • 封装：6x6x0.9mm 40-VFQFN，无铅（符合RoHS 6指令）

应用
  • OTN，包括ITU-T G.709 (2009) FEC
  • CPRI接口
  • 光纤
  • 40G/100G以太网
  • Gb以太网、Terabit IP交换机/路由器

框图
框图

IDT 8T49N240评估板

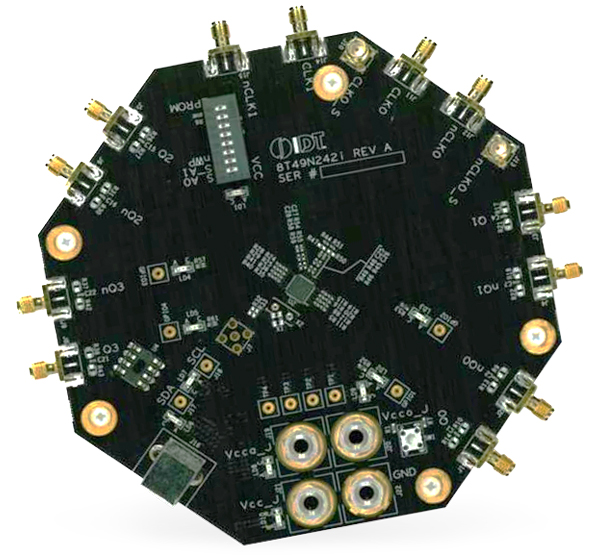

IDT 8T49N240评估板设计用于评估8T49N240器件。当通过USB将电路板连接到运行IDT Timing Commander™软件的PC时，可对该器件进行配置和编程，以生成具有同类最佳性能的频率。8T49N240电路板配有49.152MHz晶体。如果需要不同的晶体频率，则必须将该部件拆除。
