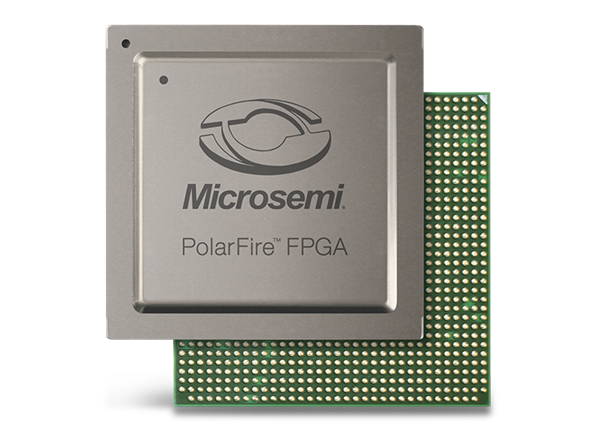

Microsemi / Microchip PolarFire™ FPGA

Microsemi/Microchip PolarFire™现场可编程门阵列 (FPGA) 与同类SRAM FPGA相比，功耗可降低50%。通过12.7Gbps串行器/解串器 (SerDes) 收发器，该款FPGA可为中等密度器件实现低功耗，极为安全可靠。FPGA产品系列特别适用于有线接入网络和蜂窝基础设施、国防和商业航空市场以及工业4.0（包括工业自动化和物联网 (IoT) 市场）等各种应用。

PolarFire FPGA具有低功耗占位尺寸，可为数量日益增多的10Gpbs融合端口提供经济高效的带宽处理能力。FPGA产品系列可解决基于SRAM的深亚微米FPGA所面临的网络安全威胁和可靠性问题，因为它们与其配置存储器中的单粒子翻转 (SEU) 相关联。

特性

成本最优架构
- 面向100K/500K LE器件的架构和过程优化
- 收发器性能优化为12.7Gbps，可减小尺寸
- 1.6Gbps I/O—带CDR的硬化I/O变速逻辑（支持这些GPIO上的SGMII/GbE链路）
- 同类最佳的高性能，中档设备中的硬化安全IP

功率优化
- 最低静态功耗：
- 静态功耗为同类竞争设备的1/10
- 收发器性能优化为12.7Gbps，因此功耗是同类竞争设备的1/2
- 低功耗闪存冻结模式可实现同类最佳的待机功耗
- 集成硬IP：DDR PHY、PCIe端点/根端口、加密处理器
- 总功耗：降低达50%

视频

{"PlayerType":"Playlist","BrightcoveId":"1680014861136764240"}

PolarFire FPGA架构

PolarFire FPGA设有高达500K的逻辑单元、12.7G收发器，功耗降低50%。

PolarFire产品系列

PolarFire FPGA有各种器件型号可选，例如收发器设计安全性器件、低功耗收发器器件、收发器数据安全性器件以及收发器设备低功耗数据安全性器件。所有PolarFire FPGA均集成业界领先的多协议低功耗收发器。低功耗(L)器件最多可将静态功耗降低35%。另外，数据安全(S)器件集成了DPA安全加密加速器。PolarFire器件目前有扩展商用（0ºC到100ºC）和工业用（-40ºC到100ºC）产品型号可选。
