Advantech ADAM-6300 OPC UA以太网I/O模块

Advantech ADAM-6300 OPC UA以太网I/O模块设计用于将信息技术 (IT) 系统与运营技术 (OT) 集成在一起，为工厂和公用事业提供智能物联网技术。ADAM-6300模块提供了一套可互操作的OT/IT融合解决方案，无需网关即可连接SCADA和云。另外，通过OPC UA和内置安全，数据在整个OT和IT级别上得到高度保护。

Advantech ADAM-6300以太网I/O模块支持OPC UA和Modbus。OPC UA（开放平台通信统一架构的缩写）是一个开放的标准，能够在生产过程中实现机器的可互操作和跨供应商协作，并在机器和系统之间实现通信。I/O数据既可通过Modbus处理到传统OT系统，也可通过云和OPC UA集成到SCADA中。

大多数解决方案利用协议网关将远程I/O数据转换为OPC UA，这需要额外配置。此外，网关操作系统中安装的软件增加了系统遭到恶意软件攻击的风险。为应对这一情况，ADAM-6300系列设计通过SCADA和云由OPC UA直接进行通信，无需额外的网关，节省了额外的成本，消除了集成工作。ADAM-6300系列OPC UA I/O模块可用于SCADA和云提供商，如Azure、AWS、Ignition、Indusoft、kepware® kepserverex、Pro-face™、thingworx®、VTScada®、WebAccess、 WinCC®和Wonderware®。

ADAM-6300系列具有硬件和软件安全性，可将整体安全水平提高一倍。集成的安全IC提供硬件级保护，额外的OPC UA软件进一步增强了安全性和数据加密功能。

ADAM-6300模块具有高I/O密度，支持菊花链连接。通过在控制柜内大量I/O模块、开关、布线和节省空间，用户可以降低成本。

特性

信息技术 (IT)
- 支持OPC UA
- OPC UA软件安全性
  - 证书（基于X.509）
  - 用户名/密码
  - 加密和登录
- 内置安全IC
操作技术 (OT)
- 支持Modbus
- 菊花链连接
- 自动旁路
- 高密度I/O

无需网关或交换机
从I/O到云/SCADA安全保护
无操作系统，防止恶意软件
低功耗

应用

工业物联网

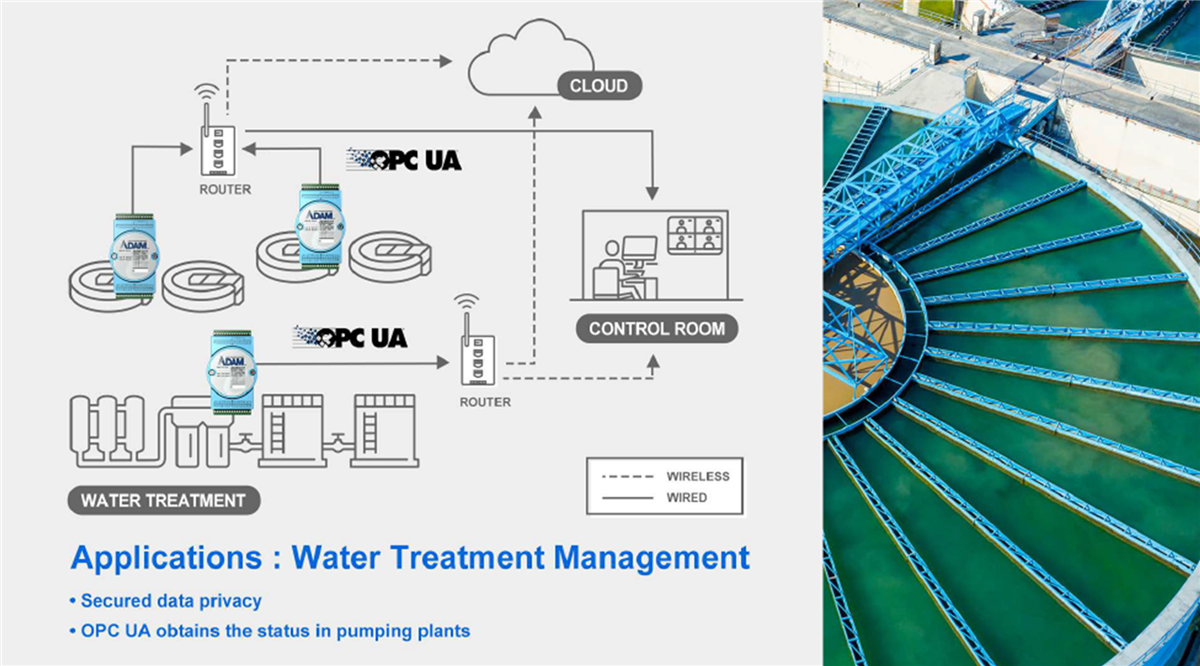

水处理

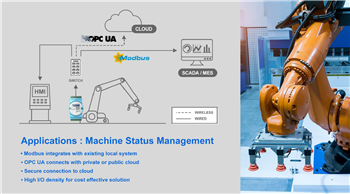

机器管理

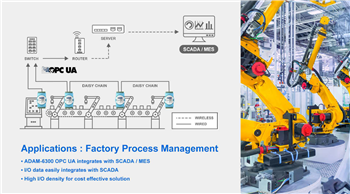

生产过程监控

规范

综述
- 电源输入：10V至30VDC
- LAN端口
  - 2x RJ-45 10/100Mbps
  - 插入式螺钉端子块（I/O和电源）
- 系统和通信看门狗
- OPC UA和Modbus协议
保护
- 电源反向保护
- 2500V_DC隔离
环境
- 工作温度范围：-25°C至+70°C
- 工作相对湿度：20%至95%（非冷凝）

OPC UA
- 多达600个监控项目
- 最多4个会话，包括安全或非安全会话
- 每个会话1次订阅
- 支持安全/证书管理
Modbus/TC
- 多达4个Modbus/TCP连接

可供应产品

ADAM-6317 AI模块
- 模拟输入
  - 通道数：8个（差分）
  - 采样率：每秒10或100个样本（总计）
  - 分辨率：16 位
  - 输入范围：0mV至150mV、0mV至500mV、0V至1V、0V至5V、0V至10V、±150mV、±500mV、±1V、±5V、±10V、±20mA、0mA至20mA、4mA至20mA
- 数字输入
  - 通道数：11个
  - 干触点
    - 逻辑0：近地
    - 逻辑1：开路
  - 湿触点
    - 逻辑0：0V至3VDC
    - 逻辑1：10V至30VDC
  - 支持DI5至DI10
    - 3kHz计数器输入
    - 3kHz频率输入
- 数字输出
  - 通道数：10个
  - 输出类型：灌电流类型、30VDC、每通道0.1A
  - DO4至DO9支持：3kHz脉冲输出
ADAM-6350 DI/O模块
- 数字输入
  - 通道数：18个
  - 干触点
    - 逻辑0：近地
    - 逻辑1：开路
  - 湿触点
    - 逻辑0：0V至3VDC
    - 逻辑1：10V至30VDC
  - DI12至DI17支持
    - 3kHz计数器输入
    - 3kHz频率输入
- 数字输出
  - 通道数：18个
  - 输出类型：灌电流类型、30VDC、每通道0.1A
  - DO12至DO17支持：3kHz脉冲输出

ADAM-6360D SSR继电器输出模块
- 继电器输出 (PhotoMOS SPST)
  - 通道数：8个 (Form A)
  - 触点额定值
    - 电阻负载：1A（25°C、30VDC时）
    - 0.7A（70°C、30VDC电感负载时）
  - 继电器导通时间：1.3ms
  - 继电器关断时间：0.8ms
  - 隔离（继电器输出至电源）：1500Vrms
  - 峰值负载电流：4A（100ms（1个脉冲））
  - 总功率：400mW/通道
  - 耗散
    - 通态电阻：0.5Ω
- 数字输入
  - 通道数：14个
  - 干触点
    - 逻辑0：近地
    - 逻辑1：开路
  - 湿触点
    - 逻辑0：0V至3VDC
    - 逻辑1：10V至30VDC
  - DI8至DI13支持
  - 3kHz计数器输入
  - 3kHz频率输入
- 数字输出
  - 通道数：6
  - 输出类型：灌电流类型、30VDC、每通道0.1A
  - DO0至DO5支持：3kHz脉冲输出
