Advantech EKI-1511串行转以太网设备服务器
Advantech EKI-1511串行转以太网设备服务器为将RS-232或RS-422/485串行设备（如PLC、仪表、传感器和条形码读取器）连接到基于IP的以太网LAN提供了经济的解决方案。EKI-1511支持几乎任何具有串行端口的设备连接和共享以太网网络，同时还提供各种操作，例如COM端口重定向（虚拟COMport）、TCP服务器、TCP客户端和UDP模式。借助COM端口重定向模式，标准串行操作可透明地重新定向到服务器，确保与传统串行设备兼容，并实现与现有软件向后兼容。EKI-1511系列具有TCP服务器、TCP客户端和UDP模式，可确保通过标准网络API在网络软件中实现兼容性。串行器件可通过对等方式与其他器件进行通信，从而无需中间主机PC和软件编程。
Advantech EKI-1511串行转以太网设备服务器可用于RS-232 (EKI-1511 L、EKI-1511IL)和RS-422/485 (EKI-1511X)应用。EKI-1511IL具有-40°C至+75°C扩展工作温度范围。
特性
- RS-232和RS-422/485串行设备服务器
- 1个10/100Mbps以太网端口
- 提供COM端口重定向（虚拟COM）、TCP和UDP工作模式
- 提供多种配置方法，包括Windows实用程序、Telnet控制台和Web浏览器
- 支持高达4Kbps波特率
- 多达五个主机可以访问一个串行端口
- 最多可在TCP客户端模式下访问16个主机
- 内置8kV ESD保护，用于所有串行信号
- 支持32/64位Windows 2000/XP/Vista/7/8/8.1/10、Windows服务器2003/2008/2012和Linux
- “I”型号支持宽工作温度范围
应用
- 远程监控环境
- 安防系统
- 工厂自动化
- 监控和数据采集 (SCADA)
- 运输
- 信息亭和 销售点 (POS)
规范
- 以太网通信
- 兼容性：IEEE 802.3、IEEE 802.3u
- 速度10/100Mbps
- 端口数量：1
- 端口连接器：8引脚RJ45
- 保护：内置2.25k VDC 磁性隔离
- 串行通信
- 端口类型
- EKI-1511L：RS-232
- EKI-1511X：RS-422/485
- 端口数量：1
- 端口连接器：DB9公头
- 数据位：5、6、7、8
- 停止位：1、1.5、2
- 奇偶校验：无、奇数、偶数、空格、标记
- 流量控制：XON/XOFF、RTS/CTS
- 波特率：300bps至230.4kbps
- 串行信号
- RS-232：TxD、RxD、CTS、RTS、GND
- RS-422：TxD+、TxD-、RxD+、RxD-、GND
- RS-485 2线：数据+、数据-、GND
- RS-485 4线：TxD+、TxD-、RxD+、RxD- GND
- 保护：内置8KV ESD，用于所有信号
- 综述
- LED指示灯系统：电源、系统状态/LAN：速度、链路/有源、串行、Tx、Rx
- 电源要求
- 输入：9V至36VDC
- 连接器：接线端子
- 功耗：1W
- 软件
- 驱动器支持：
- 32位/64位Windows 2000/XP/Vista/7/8/8.1/10
- Windows服务器2003/2008/2012
- Linux
- 工作模式：
- COM端口重定向模式（虚拟COM）
- TCP/UDP服务器 (轮询) 模式TCP/UDP客户端（事件处理）模式
- 配对连接（对等连接）模式
- 配置：Windows实用程序、Telnet控制台和Web浏览器
- 管理：SNMP MIB-II
- 协议：ICMP、IP、TCP、UDP、BOOTP、DHCP、Auto IP、SNMP、HTTP、DNS、SMTP、ARP、NTP
- 驱动器支持：
- 机械
- 尺寸：46.0mm x 85.1mm x 21.2mm
- 外壳：金属，带实心安装硬件
- 安装：DIN导轨、壁挂
- 重量：0.127kg
- 环境
- 工作温度范围：
- EKI-1511L、EKI-1511X：-10°C至60°C
- EKI-1511IL：-40°C至75°C
- 储存温度范围：-40°C至85°C
- 工作湿度：10%至95% RH
- 工作温度范围：
- 监管机构认证
- EMC：CE、FCC第15部分B（A级）
其他资源
视频

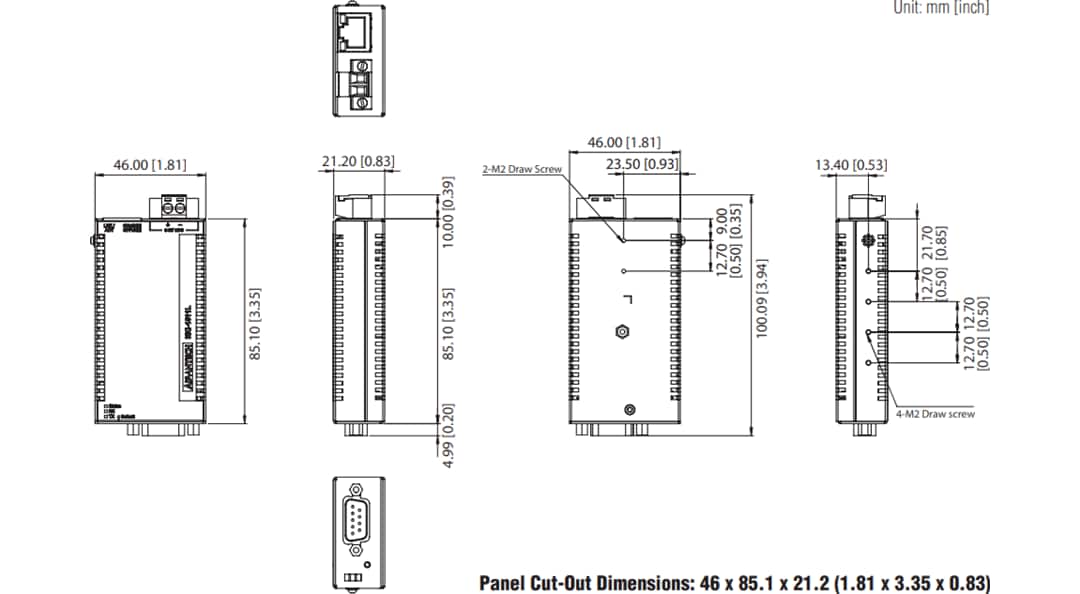

机械图纸
