Advantech MIO-5272 3.5"单板计算机 (SBC)

Advantech MIO-5272 3.5"单板计算机 (SBC) 采用紧凑的MI/O扩展外形尺寸，由第六代和第七代Intel ® Core™ U系列 (i7/i5/i3/Celeron®) 处理器提供支持。MIO-5272 SBC采用经过优化的热设计，可实现无风扇的高性能平台。MIO-5272还嵌入了SUSI 4.0和WISE-PaaS/RMM，以有效远程监控和控制系统运行。这些工具为嵌入式客户提供更高的系统可靠性和更智能的软件框架，并缩短开发时间。

Advantech MIO-5272采用基于14nm米工艺技术的64位多核处理器，可提高CPU处理、图形、安全性和I/O灵活性。MIO-5272包括带DirectX 11.3、OpenGL 4.4、OpenCL 2.1和4K编码/解码的专用图形内核 (Intel HD Graphics 520)。该SBC还支持三个独立显示器，包括HDMI、VGA和48位LVDS接口。这些特性增加了多媒体应用开发的可能性。另外还支持低功耗双通道8GB 1600MHz DDR3L内存和TPM，因此，MIO-5272适合用于各种高级嵌入式应用。

特性

第6/7代Intel内核U系列处理器
- i7 7600U 8GHz，双核，四线程
- i7 6600U 6GHz, 双核，四线程
- i5 6300U 4GHz, 双核，四线程
- i3 6100U 3GHz, 双核，四线程
- Celeron 3955U 0GHz, 双核，两线程
L3缓存
- i7 7600U：4MB
- i7 6600U：4MB
- i5 6300U：3MB
- i3 6100U：3MB
- Celeron 3955U：2MB
先进技术
英特尔睿频加速技术 0 （仅限i5/i7系列）
Intel高级矢量扩展0 (Intel AVX2)
存储器
- 高达16GB DDR3L 1600MHz
- 2个204引脚SODIMM插槽
显示
- 控制器：Intel HD Graphics 620/520/510 (Celeron)
- 处理器显卡
  - DurectX 12、DirectX 11.3、OpenGL 4.4和OpenCL 2.1
  - 完整的AVC/VC1/MPEG2硬件解码
- VGA：1920 x 1200（60Hz时）或2048 x 1152（60Hz时），减少消隐
- LVDS
  - LVDS，LCD V_DD 电源为3.3V、5.0V和12.0V，LVDS逆变器支持5V和12V
  - 双通道24位LVDS，最大分辨率高达1920 x 1200（60 Hz时）
- HDMI
  - 支持HD视频播放用HDMI 1.4
  - 最大分辨率：4096 x 2160（24Hz时）
- 多显示：VGA + HDMI、VGA + LVDS、HDMI + LVDS、VGA + HDMI + LVDS
以太网
- 速度：10/100/1000Mbps
  控制器：GbE1：Intel i219，GbE2：Intel i210
  连接器：后置I/O上2个RJ45
音频
- 编解码器：高清音频 (HD)、线路输入、线路输出、麦克风输入
- 放大器：可选，通过MIOe

看门狗定时器
- 输出系统复位
- 1至255分钟/秒的可编程计数器
存储
- SATA：2，高达6.0Gb/s (600MB/s)
- mSATA 1x全尺寸（支持mSATA或mini PCIe）

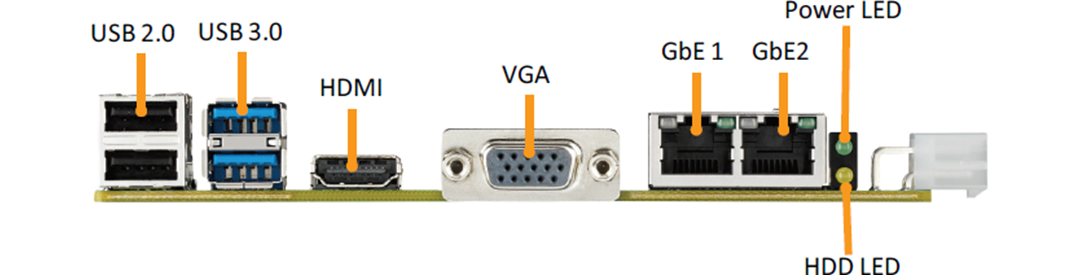

后置I/O
- 2个以太网
- VGA
- HDMI
- 2个USB 2.0
- 2个USB 3.0
- 电源、HDD LED
- 直流插孔
内部输入/输出
- 串行2 x RS-232/422/485，带自动流量控制（ESD保护：气隙±15kV，触点±8kV）
- 2x USB
- 与SMBus引脚共享的I²C
- SMBus
- GPIO 8位通用输入/输出
安全：TPM2.0
扩展
- 全尺寸Mini PCIe 2x
- MIOe Displayport, SMBus, USB3.0, LPC, 2 x PCIe, 线路输出, +5 Vsb/+12 Vsb电源, 上电, 复位
电源
- 电源型单12V DC电源输入
- 电源电压支持12V单输入，±10%
- 功耗（典型值）I7 7600U: 6.46W, i7 6600U: 6.46W, i5 6300U: 5.26W, i3 6100U: 5.02W, Celeron 3955U: 4.88W
- 功耗（最大值）I7 7600U: 22.03W, i7 6600U: 22.03W, i5 6300U: 20.87W, i3 6100U: 20.45W, Celeron 3955U: 17.81W
- 电源管理ACPI
- 锂电池3V/210mAH
环境
- 工作温度范围：0°C至+60°C
- 相对湿度：95% RH（40°C时，非冷凝）
物理特性
- 146mm x 102mm PCB
