Advantech PCIE-1765-AE 12通道继电器PCIe卡
Advantech PCIE-1765-AE 12通道继电器PCIe卡内置12个板载SPDT继电器，使其非常适合用于诸如设备开/关控制和电源开关等应用。每个继电器均配有红色LED指示灯，可显示其ON/OFF状态，确保轻松监控。
Advantech PCIE-1765卡内置DIP开关，可在同一个PC底盘上安装多个PCIE-1765卡时定义每个卡的ID。PCIE-1765卡是一款即插即用器件，完全符合PCIE规范修订版2.0。所有与总线相关的设置（如基本I/O地址和中断线路）均通过即插即用功能自动配置。
特性
- 12个继电器输出通道
- 显示激活继电器的LED指示灯
- 12个Form C型继电器输出通道
- 输出状态读回
- 紧急重启后保持继电器输出值
应用
- 工业ON/OFF控制
- SMT/PCB机
- 半导体机械
- 教育和科研
- 外部继电器驱动
规范
- 继电器输出
- 12个通道
- 继电器类型：SPDT，Form C
- 触点额定值：2A（250VAC 时），2A（30VDC 时）
- 最大值 开关功率：500VA、 60W
- 最大值 开关电压：400VAC 、30VDC
- 击穿电压：1000VAC
- 工作时间：7ms（典型值）
- 释放时间：2ms（典型值）
- 最大100mΩ 接触电阻触点
- 预期寿命：30 x 106次（2A/250VAC 时最小值）

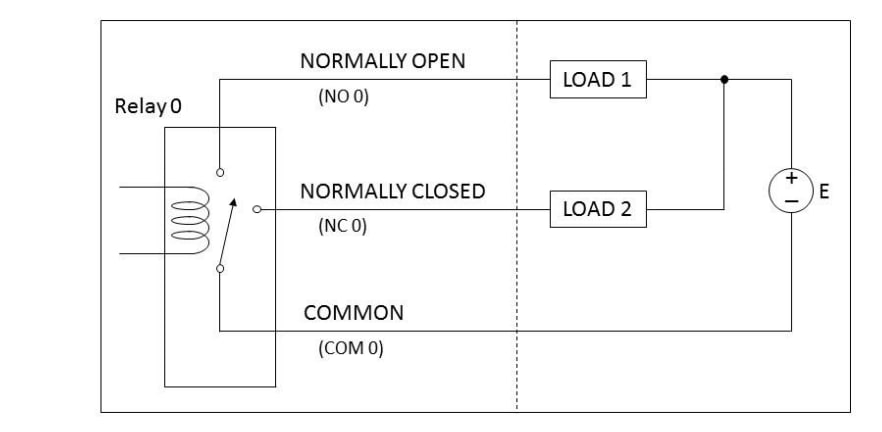

继电器输出连接
框图
其他资源
