Advantech ROM-2620 OSM 1.1模块化计算机
Advantech ROM-2620开放标准模块 (OSM) 1.1模块化计算机由NXP i.MX 8ULP SoC提供支持。该SoC包括多达两个Arm® Cortex®-A35内核以及一个Cortex-M33实时处理器和Vivante GC7000 nanoULTRA/GC328图形引擎。它为嵌入式应用提供USB 2.0、快速以太网、MIPI-CSI、I2C、SPI、GPIO、PWM和MIPI DSI显示屏。ROM-2620与Advantech OSM载板配对，可加快终端产品外设集成并缩短产品上市时间。提供用于载板开发的参考原理图和布局检查表文档，随附开源的Linux BSP、Azure Sphere 操作系统、测试实用程序、硬件设计实用程序和参考驱动器。
特性
- NXP Arm Cortex-A35 i.MX 8ULP双通道，频率高达1.0GHz
- 1个Arm Cortex-M33内核
- 板载LPDDR4 1 GB、2000MT/s内存
- 1个4通道MIPI-DSI
- 超小尺寸 - OSM
- 1个USB2.0、1个USB 2.0 OTG、5个UART、2个I2C、24个GPIO、6个PWM、1个CAN
- 支持耶科托Linux和微软 Azure Sphere 操作系统
- 2年质保
应用
- 晶片传输机器人
- 工业清洁机器人
- 室外农业机器人
- 安全巡逻机器人
规范
- OSM 1.1外形尺寸
- 处理器系统
- NXP i.MX 8ULP Cortex-A35双核（高达1.0GHz）CPU
- 1个Arm Cortex-M33内核MCU
- 存储器
- LPDDR4 2000MT/s技术
- 板载1GB容量
- 16GB eMMC NAND闪存，用于O.S.
- 图形
- 1个4通道MIPI-DSI
- GC7000 nanoULTRA/GC328图形引擎，具有2D/3D图形加速功能，支持1G像素/s、OpenVG 1.1、Open GL ES3.1、
Vulkan和Open CL 1.2 FP
- 以太网
- 1个NXP i.MX 8ULP集成RMII芯片组
- 1x 10/100Mbps速度
- i.MX 8ULP内部RTC
- NXP i.MX 8ULP集成信任区安全性
- I/O
- 1个USB 2.0
- 1x USB 2.0 OTG，串行下载模式
- 1xI2S音频
- 1x SDIO
- 2个4线UART、2个2线UART串行端口（1个与调试端口共享）和1个控制台
- 1个SPI接口
- 1个CAN
- 24个GPIO
- 1个QSPI
- 2个I2C
- 1个2通道MIPI CSI相机输入
- 6个PWM
- 电源电压：5 V
- 尺寸：30 mm x 30 mm
- 工作温度范围：0 °C至60 °C
- CE/FCC B类认证

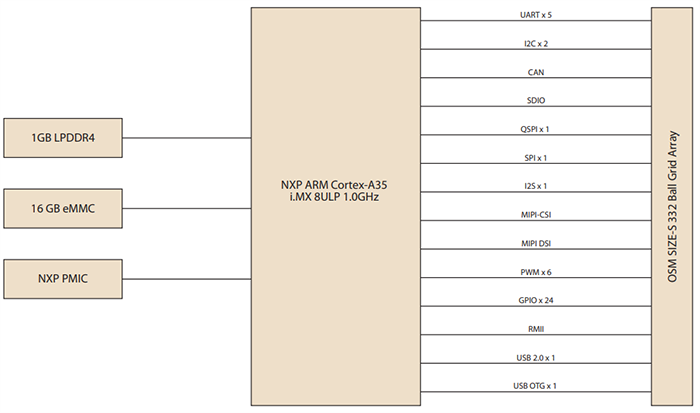

框图
发布日期: 2024-04-16
| 更新日期: 2024-05-10
