Allegro MicroSystems A17802先进的电感式位置传感器IC
Allegro MicroSystems A17802先进的电感式位置传感器IC专为测量金属目标的旋转角度并提供正弦/余弦输出而设计。输出信息通过差分正弦和余弦模拟接口提供。该传感器IC具备数字处理功能，可优化感应前端并应用补偿措施，从而最大限度地提高系统级角度精度。A17802传感器IC在高达250k eRPM的速度下，可实现小于0.5°电角度的测量精度。该传感器IC具备每次上电时自动优化前端增益的功能，并支持动态自动校准以持续降低误差。
A17802传感器IC可通过SPI或曼彻斯特协议进行编程，其可编程零角度功能支持任意目标对齐。该IC通过AEC-Q100认证，提供高速绝对角度传感器，适用于包括汽车电动机系统在内的先进同步电机控制。A17802传感器IC符合ASIL标准，工作温度范围为-40°C至160°C。典型应用包括牵引电动机、无刷直流电机位置检测、电子动力转向和泵。
特性
- 在高达250k eRPM的速度下，实现小于0.5°电角度的测量精度
- 每次上电时自动优化前端增益
- 动态自动校准，持续降低误差
- 谐波补偿，通过更简单的线圈设计增强线性化
- 同步补偿优化换相时序，实现高效电机控制
- 可编程零角度，支持任意目标对齐
- 可通过SPI或曼彻斯特协议进行编程
- 符合AEC-Q100 0级认证
- 符合ASIL标准
应用
- 牵引电动机
- 无刷直流电机位置
- 电子动力转向
- 泵
- 线控转向
框图

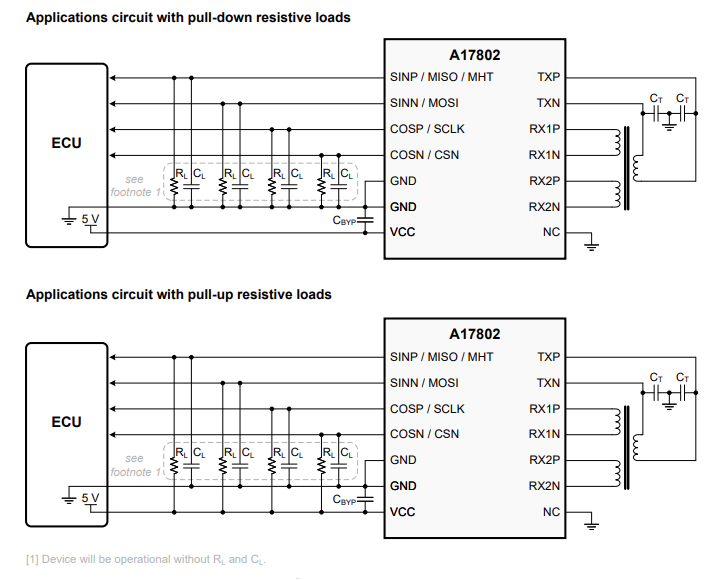

典型应用电路
套件
Allegro MicroSystems ASEK-17802-T Sensor Evaluation Kit
Provides an easy way to evaluate the A17802 using a computer running Microsoft Windows.
发布日期: 2025-06-16
| 更新日期: 2025-12-22
