Allegro MicroSystems A31315 3D磁性位置传感器IC
Allegro MicroSystems A31315 3D磁性位置传感器IC是完全集成的坚固型3DMAG™ 霍尔效应磁性位置传感器IC，主要用于支持汽车、工业和消费类应用中的各种非接触式旋转和线性位置测量。
A31315传感器IC集成了垂直和平面霍尔效应元件，可检测三个磁场分量（X、Y和Z）中的两个。
利用可配置的信号处理、线性化和角度计算，A31315能够高度精确地测量移动中磁性目标的绝对旋转位置（全角度360°，短行程<360°）或线性位置。
Allegro MicroSystems A31315 3D磁性位置传感器IC提供比计量模拟、PWM或SENT (SAE J2716) 接口选项，可从单个轴输出两个出厂选定的轴之间的角度或磁场。此外，SENT接口还支持从两个通道输出现场测量值。
此传感器IC符合AEC-Q100 0级的要求，并根据ISO 26262进行开发。这些标准使A31315成为了要求严格的汽车安全系统的理想选择，适用于变速器和动力传动系执行器、踏板位置、制动缸位置、换挡器和电子油门等。
A31315在SOIC-8封装中采用单芯片形式，在TSSOP-14封装中采用堆叠双芯片形式，适合全冗余应用。
特性
- 3D霍尔效应磁性传感器，适合绝对旋转和线性位置传感应用
- 片上角度计算与可配置的信号路径和灵活的线性化，能够实现极其严格的精度要求，同时尽量缩短行编程的结束时间
- 分段线性和装箱模式
- 多达33点定位
- 多达22点可编程位置
- 支持SENT (SAE J2716)、PWM和比计量模拟输出接口选项
- 根据ISO 26262开发，作为独立于环境的硬件安全要素 (SEooC) ，具备单芯片ASIL B和双芯片ASIL D能力（评估中）
- 符合AEC-Q100 0级标准，支持在汽车和工业应用所需的恶劣条件下运行
视频
相关产品
Allegro MicroSystems 3D Magnetic Position Sensor ICs
Unparalleled design flexibility for automotive, industrial, and consumer applications.
Allegro MicroSystems Magnetic Linear & Angle Position Sensor ICs
Contactless, absolute position, robust, EEPROM programmable ICs.
相关演示板
Allegro MicroSystems ASEK-31315-SUBKIT-T Demonstration Board
Designed to quickly and easily demonstrate the A31315 3D magnetic hall-effect sensor.
封装布局

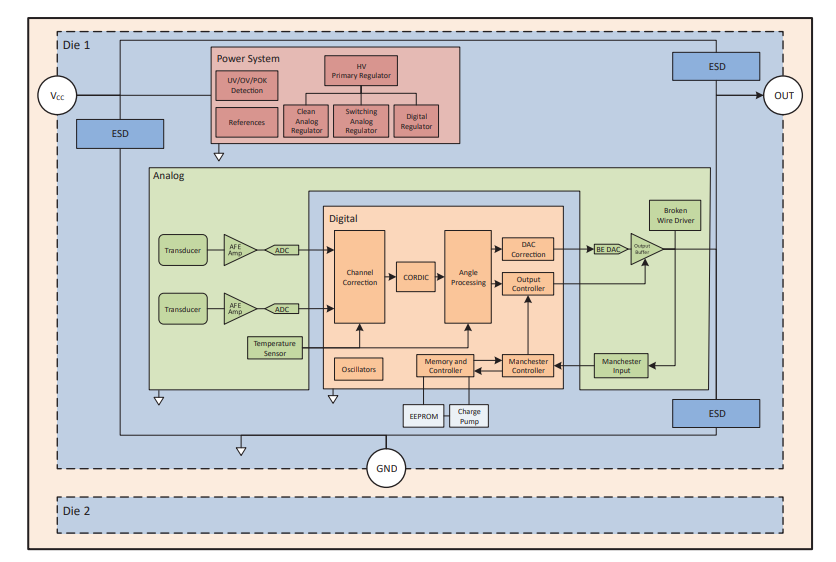

框图
