Allegro MicroSystems APS11203/APS12203 24V霍尔效应开关和锁存传感器

Allegro MicroSystems APS11203和APS12203 24V霍尔效应开关和锁存传感器是3线制、支持24V工作的开关/锁存传感器，具有多功能磁感应和超低抖动性能，专为汽车和工业应用设计。这些通过AEC-Q100认证的第三代霍尔效应开关/锁存传感器采用斩波稳压技术，可在工业和汽车温度范围内提供精准性能。这些器件具有全极性和单极性工作模式，并具有高极性和低极性输出选项。这些集成电路具有温度稳定性，可在高达+165°C的扩展结温范围内提供精准性能。这些霍尔效应器件可实现磁场的非接触式感应，并通过开漏输出根据封装正面检测到的磁场强度进行触发。此外，APS11203和APS12203旨在最大限度地提高系统性能，具备反向电池保护、输出电流限制器及过压保护功能。Allegro APS11203和APS12203器件在汽车、工业和消费类应用中提供了前所未有的性能和价值。

特性

2.7V至26V工作电压
通过AEC-Q100认证
全极性和单极性开关阈值选项
高灵敏度和低灵敏度磁开关点选项
可选输出极性
开漏输出

斩波器稳定
- 温度漂移下的低开关点漂移
- 不受物理应力影响
固态可靠性
符合行业标准的3引脚SOT23-3封装和引脚排列
无铅且符合RoHS标准

应用

汽车
- 动力闭合装置
- 动力转向
- 车内电机
- 雨刷位置
- 换档杆
- 安全带扣
- 制动开关
- 前大灯位置
- 引擎盖锁扣位置
- 油门和阀门位置
- 后视镜位置

工业
- 电机编码器
- 换向/索引检测
- 无刷直流 (BLDC) 电机
- 风扇电机
- 智能电表
- 家用电器
- 位置检测
- 电动汽车
- 机器人
- 楼宇自动化

规范

最大供电电压28V，范围2.7V至26V
最大反向供电电压-18V
最大供电电流3mA，典型值1.5mA
最大输出关断电压30V
最大输出灌电流30mA
最大上电时间25µs
最大反向电池电流-5mA
热阻
- 双层PCB封装MD (1S0P) 为309.2°C/W
- 四层PCB封装MD (2S2P) 为197.9°C/W
工作温度
- APS1x203LMDALX为-40°C至+150°C
- APS1x203KMDALX为-40°C至+125°C
- 最高结温+165°C

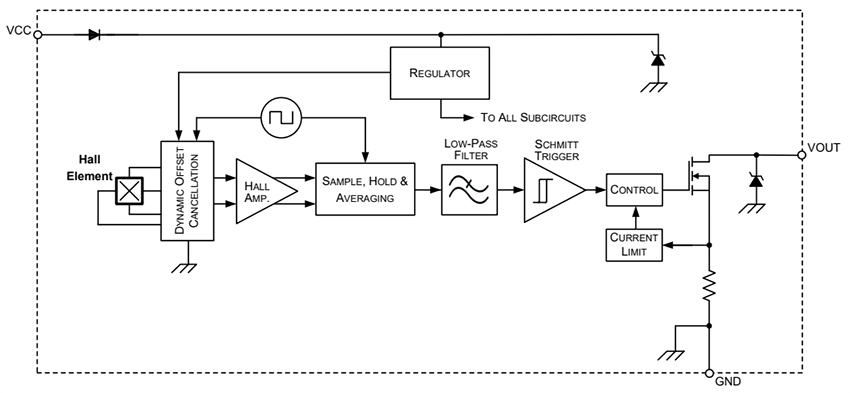

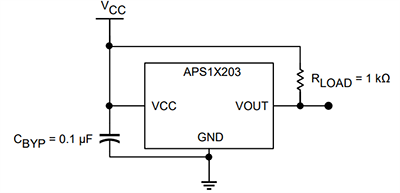

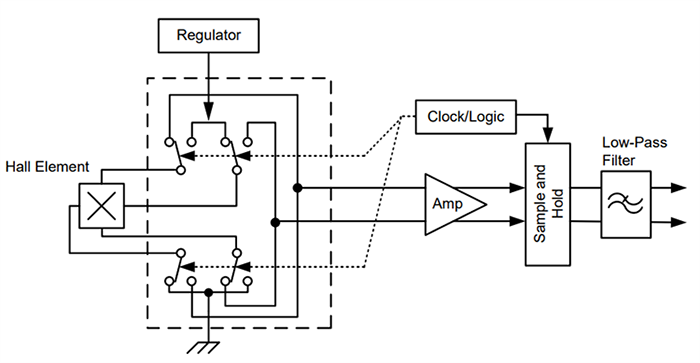

斩波稳压和输出
- 典型斩波频率500kHz
- 最大传播延迟10µs，典型值5µs
- 典型抖动时间320ns
- 最大输出上升/下降时间2µs
- 最大输出饱和电压500mV
- 30mA至60mA输出短路电流限制
- 最大输出漏电流10µA
ESD额定值
- 人体模型 (HBM) 最大7kV
- 带电器件模型 (CDM) 最大1kV
