Altera DK-DEV-10M50F484-B MAX® 10 FPGA评估套件

Altera DK-DEV-10M50F484-B MAX® 10 FPGA评估套件是一个简单易用的平台，用于评估MAX® 10 FPGA技术。该套件可用于验证MIPI CSI-2无源D-PHY解决方案，用于FPGA中的MIPI Rx或Tx实施。MAX® 10 FPGA套件适用于高速摄像头与成像应用开发、嵌入式解决方案构建，以及通过多种外设模块进行FPGA接口测试。该套件支持使用通孔开发原型设计。

MAX® 10 FPGA评估套件包含评估板、电源适配器和mini-B USB转USB数据线。此外，该套件还包括MIPI、HDMI、用户LVDS阵列、Pmod连接器、振荡器、用户GPIO、LED和按钮开关等组件。该评估套件用于电机控制、SMBUS控制器、模拟接口控制、数据存储和LCD显示控制器等应用。

特性

  • 验证MIPI CSI-2无源D-PHY解决方案，用于FPGA内的MIPI Rx或Tx实施（MIPI摄像头和IP单独出售）
  • 开发高速相机和成像应用
  • 使用板载HDMI输出功能（带显示器）演示视频应用
  • 构建嵌入式解决方案并通过多个外设模块测试FPGA接口
  • LVDS I/O阵列，可实现面向嵌入式应用的高数据传输速率、低功耗和抗噪性
  • 为电池供电移动和手持设备开发1Gb LPDDR2 (x16)（200MHz性能）
  • 使用板载USB Blaster 2或通过JTAG插头配置FPGA
  • 使用Nios® V处理器运行嵌入式Linux，进行设计评估
  • 使用通孔开发原型设计
  • DDR2内存
  • 用户闪存 (UFM)
  • 用户LVDS I/O阵列
  • 用户LED、DIP开关和按钮
  • 可更换振荡器
  • Pmod连接器
  • MIPI连接器
  • HDMI连接器
  • JITAG插头
  • USB转UART连接器

特性

  • LCD显示控制器
  • 数据共享和存储
  • 实施LED驱动器
  • SPI转I2C桥接器
  • I2C电池测量仪器接口
  • SMBUS控制器
  • GPIO和I2C扩展
  • 电路板管理
  • 电机控制
  • 模拟接口控制
  • 电源管理控制

套件内容

  • MAX® 10评估板
  • Mini-B USB转USB电缆
  • Quartus® Prime Lite版软件
  • 完整套件安装包

概述

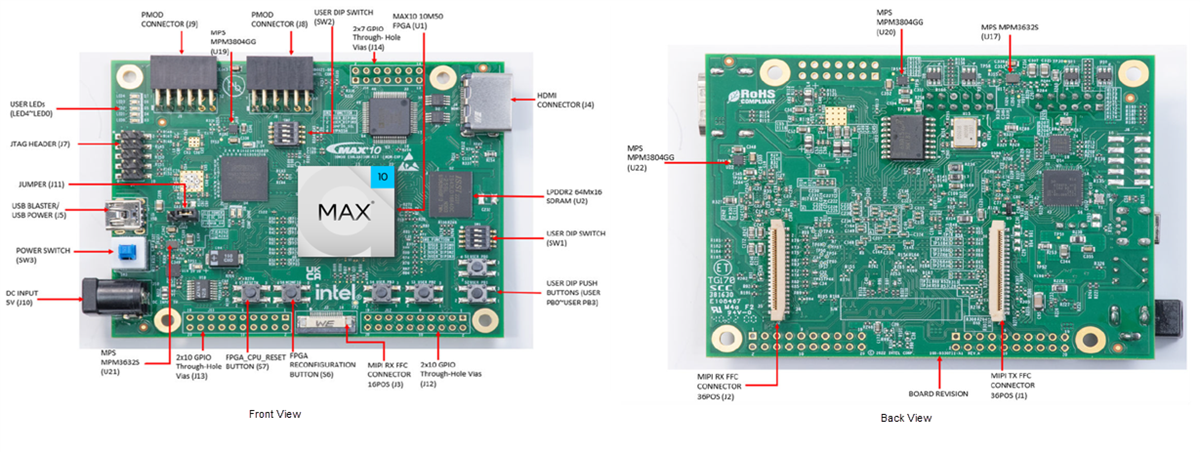

Altera DK-DEV-10M50F484-B MAX® 10 FPGA评估套件

板载

Altera MAX® 10 FPGA

高性价比的单芯片非易失性可编程逻辑器件，具有广泛的应用范围。

Learn More关于Altera MAX® 10 FPGA View Products与Altera MAX® 10 FPGA相关

开发工具

Altera MAX® 10 FPGA评估板

用于工业和汽车等应用的通用开发平台。

Learn More关于Altera MAX® 10 FPGA评估板 View Products与Altera MAX® 10 FPGA评估板相关

Altera DK-DEV-10M50-C MAX® 10 FPGA开发套件

包含MAX® 10开发板、电源适配器和mini-B USB转USB数据线。

Learn More关于Altera DK-DEV-10M50-C MAX® 10 FPGA开发套件 View Products与Altera DK-DEV-10M50-C MAX® 10 FPGA开发套件相关

Altera EK-10M08E144 MAX® 10 FPGA评估板

一款入门级电路板，用于评估MAX 10 FPGA技术。

Learn More关于Altera EK-10M08E144 MAX® 10 FPGA评估板 View Products与Altera EK-10M08E144 MAX® 10 FPGA评估板相关

设计软件

Altera Quartus® II 设计软件

多平台设计 环境，可轻松满足您在 FPGA和CPLD 各设计阶段的所有特定需求。

Learn More关于Altera Quartus® II 设计软件 View Products与Altera Quartus® II 设计软件相关

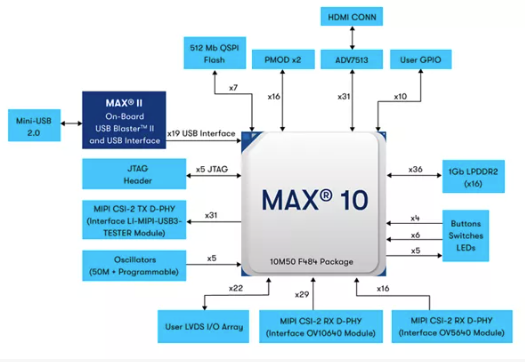

方框图

Altera DK-DEV-10M50F484-B MAX® 10 FPGA评估套件
发布日期: 2025-04-22 | 更新日期: 2025-07-23
