Altera DK-DEV-10M50A MAX 10 FPGA开发板
Altera DK-DEV-10M50A MAX 10 FPGA开发板用于评估Altera MAX 10器件的性能和特性。使用嵌入式USB-Blaster™ II或可选的JTAG 10引脚接头可对该开发板进行编程。
DK-DEV-10M50A电源采用Enpirion直流-直流转换器。接口包括两个千兆以太网端口、mini-USB 2.0 UART、HDMI、通用高速夹层卡 (HSMC) 连接器以及两个12引脚Digilent PmodTM兼容连接器。
特性
- MAX 10 FPGA（10M50D、双电源、F484封装）
- Enpirion® EN2342QI 4A PowerSoC电压模式同步降压转换器（带集成电感器）
- Enpirion EN6337QI 3A高效率PowerSoC直流-直流降压转换器（带集成电感器）
- Enpirion EP5358xUI 600mA PowerSoC直流-直流降压转换器（带集成电感器）
- MAX II CPLD - EPM1270M256C4N（板载USB-Blaster II）
- 编程和配置
- 嵌入式USB-Blaster II (JTAG)
- 可选的JTAG，直接通过10接头连接
- 存储器器件
- 64M x16 1Gb DDR3 SDRAM，带软内存控制器
- 128M x8 1Gb DDR3 SDRAM，带软内存控制器
- 512Mb四路串行外设接口（四路SPI）闪存
- 通信端口：
- 两个千兆以太网 (GbE) RJ-45端口
- 以太网端口A（底部）
- 以太网端口B（顶部）
- 一个mini-USB2.0 UART
- 一个高清多媒体接口 (HDMI) 视频输出
- 一个通用高速夹层卡 (HSMC) 连接器
- 两个12引脚Digilent Pmod兼容连接器
- 模拟
- 两个MAX 10 FPGA模数转换器 (ADC) SMA输入
- 2x10 ADC接头
- 电位器输入到ADC
- 一个外部16位数模转换器 (DAC) 器件，带SMA输出
- 时钟
- 25MHz单端、外部振荡器时钟源
- Silicon Labs时钟发生器，带可编程频率GUI
套件内容
- 免费Quartus® II网络版设计软件（从网站下载软件和许可证）
- 用于板载USB-Blaster II的Mini-USB电缆
- 2A电源和电源线
- 完整文档
- 用户手册、物料清单、原理图以及电路板文件

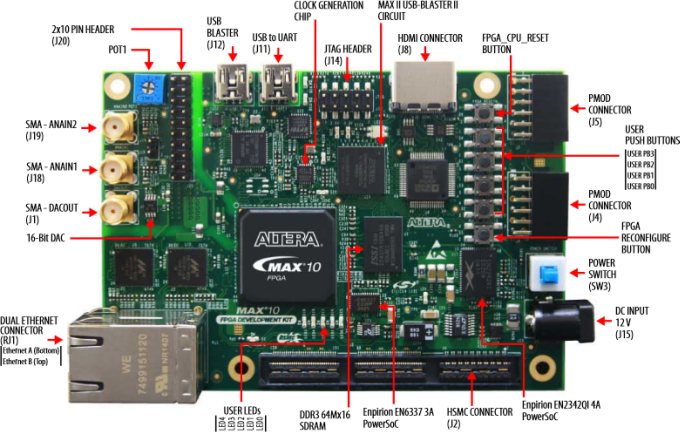

正面

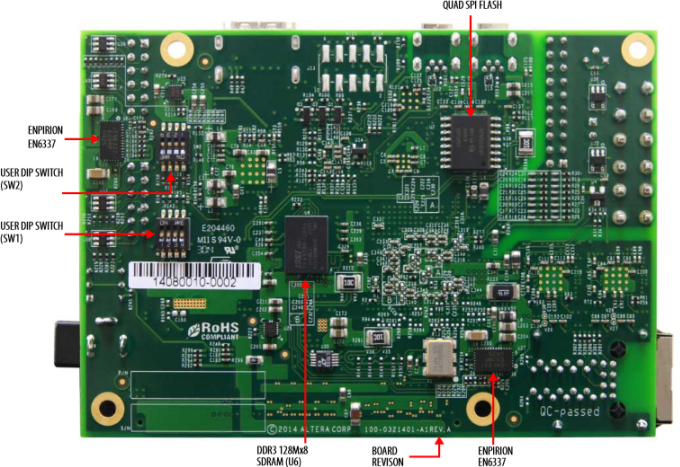

背面
