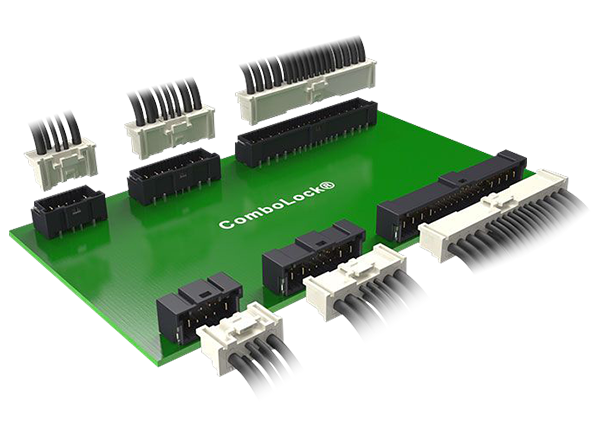

Amphenol FCI ComboLock线对板连接器
Amphenol FCI ComboLock®线对板连接器可满足空间受限应用的电源和信号要求。Amphenol FCI ComboLock采用混合1.00mm的脚距信号和3.00mm的脚距电源配置，具有主动锁定功能。这些连接器的额定载流能力为每引脚电源10A（最大值）以及每引脚信号1.5A（最大值）。电源线径为26AWG至18AWG，信号线径为30AWG至24AWG。
特性
- 多个电线尺寸
- 26AWG至18AWG（电源）
- 30AWG至24AWG（信号）
- 混合电流容量
- 每引脚最高达10A（电源）
- 每引脚最高达1.5A（信号）
- 带有正向锁定系统的外壳可确保牢固的插接保持力
- 压紧功能可增加板的抓力
- 占位面积兼容垂直和直角类型
- 10164147-001HT ComboLock手动工具
- 10164148-001HT ComboLock手动工具
应用
- 数据
- 服务器
- 存储器
- 消费电子设备
- 个人护理设备（吹风机）
- 家用护理设备（清洁机器人）
- 家居自动化（报警系统）
- 工业与仪器仪表
- 机器人
- 可编程逻辑控制器
- 电源工具
规范
- 工作温度范围：-40°C至+105°C
- 电压额定值：50VAC/DC
- 电介质耐受电压：500VAC
- 绝缘电阻：100MΩ
- 触点电阻：<40MΩ
产品概述

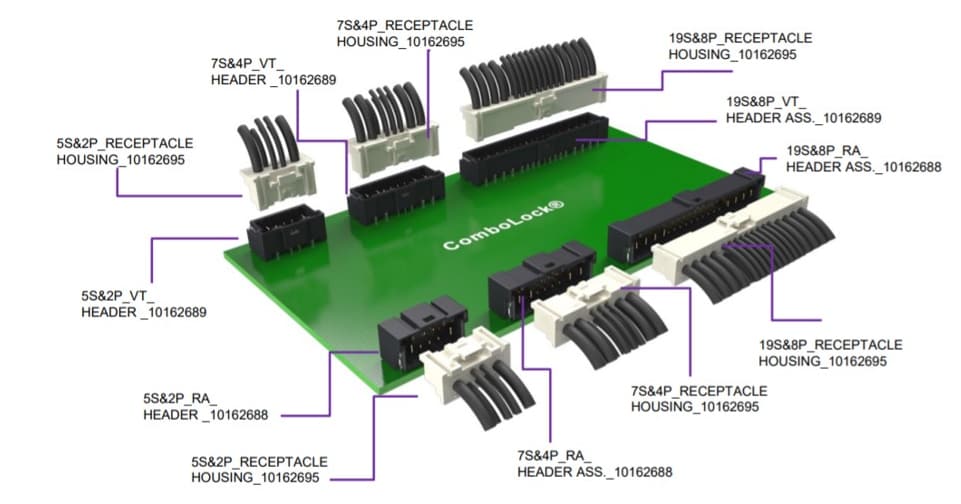

信息图
相关工具
Amphenol Communications Solutions 压接手动工具
专业级工具，适用于原型设计阶段或少量生产的应用。
相关解决方案
