Positronic Front Runner圆形连接器
Positronic Front Runner圆形连接器是高性能、轻质的复合连接器，具有压接式可拆卸触点和印制板直式和直角端接。这些连接器采用16种触点布局，可通过后插入或前释放可拆卸触点轻松进行触点维修。这些front runner圆形连接器具有5GΩ绝缘电阻、13A额定接触电流、300Vrms工作电压以及300Vrms至1800Vrms抗压范围。这些圆形连接器的工作温度范围为-55°C至125°C，确认达到IEC IP67防护等级。典型应用包括医疗、越野、工业和航空电子应用。
特性
- 耦合系统：
- 尺寸11外壳（M19连接螺母）
- 尺寸19外壳（M32连接螺母）
- 16触点安排
- 可拆卸式触点的后部插入/前部释放，便于维修。
- 两级顺序触点插配
- 耐腐蚀/轻量型复合材料
- 直式和直角PCB安装选项
- 确认符合IEC IP67标准
- EMI/RFI屏蔽型
- 热电偶触点
规范
- 绝缘电阻：5GΩ
- 触点电流额定值：13A
- 工作电压：300Vrms
- 耐电压范围：300Vrms 至1800Vrms
- 最大初始触点电阻：1.6mΩ
- 触点尺寸：#22、#20、#16和#12
- 触点保持力范围：27N至89N
- 可插接500次
- 工作温度范围：-55°C至125°C
- 符合RoHS指令
应用
- 医疗
- 非公路车辆
- 工业
- 航空电子应用

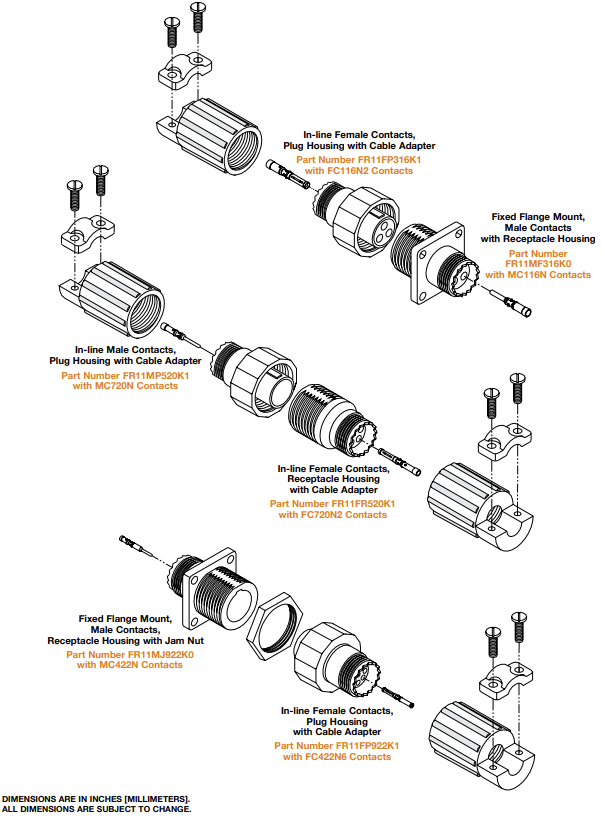

典型连接器组件

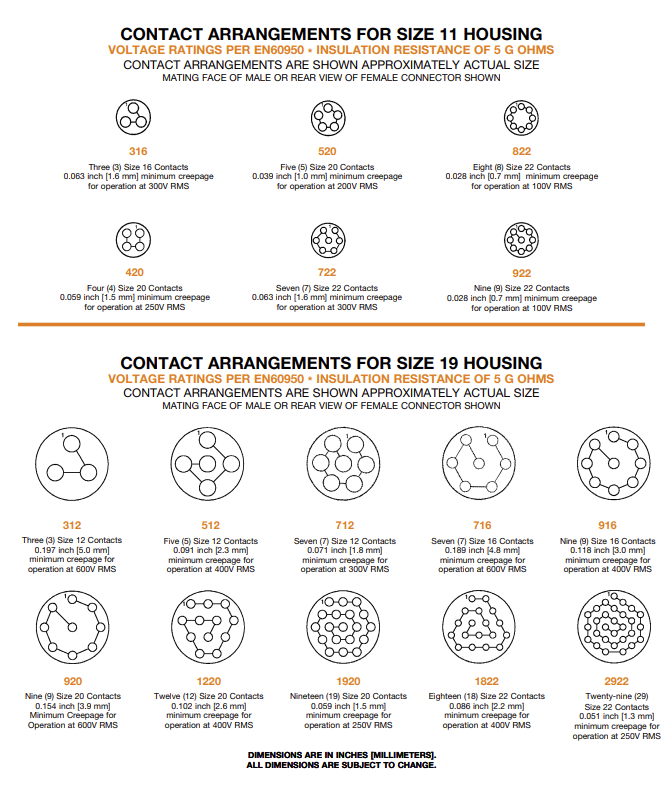

触点形式
其他资源
View Results ( 49 ) Page
| 物料编号 | 数据表 | 位置数量 | 触点类型 | 外壳大小 | 安装风格 | 外壳类型 | 胶壳接口类型 |
|---|---|---|---|---|---|---|---|
| FR11FP316K1 |  |
16 Position | Socket (Female) | 11 | Free Hanging | In-Line | Female |
| FR11MP316K1/AA | |
16 Position | Pin (Male) | 11 | Free Hanging | In-Line | Male |
| FR19FP312K1/AA | |
12 Position | Socket (Female) | 19 | Free Hanging | In-Line | Female |
| FRT4314D | |
||||||
| FR110001 | |
11 | |||||
| FR11FF316L0 | |
16 Position | Socket (Female) | 11 | Panel | Square Flange | Female |
| FR11FF822K0-1554.0 | |
22 Position | Socket (Female) | 11 | Panel | Square Flange | Female |
| FR11FF922L0 | |
22 Position | Socket (Female) | 11 | Panel | Square Flange | Female |
| FR11FP520K0/AA | |
20 Position | Socket (Female) | 11 | Free Hanging | In-Line | Female |
| FR11FP722L0 | |
22 Position | Socket (Female) | 11 | Free Hanging | In-Line | Female |
