Positronic SGMC迷你矩形连接器
Positronic SGMC迷你矩形连接器设计用于机架和面板应用。这些高密度连接器采用22尺寸触点，配有4至104固定触点。SGMC连接器提供多种端接选项，包括压接、焊杯、直线型焊接和兼容压入式印刷板安装。 这些连接器具有高可靠性和各种极化和连接器编码（键控）选项。该SGMC连接器可与SGM和SMPL系列互插配。这些连接器用于军事、航空航天、国防、医疗、工业、能源、测试和测量应用。
特性
- 具有固定触点的高可靠性连接器
- 高密度22尺寸触点
- 端接方式包括压接、焊杯、直式焊接以及符合标准的压入式印刷电路板安装。
- 母型闭合触点采用PosiBand系统
- 电流额定值：信号电平至13A
- 11种连接器变体，4至104个触点
- 多种极化和连接器编码（键控）选项
- 可与SGM和SMPL系列互插配
- 适用于机架和面板应用
- 提供热电偶触点
- 广泛的选项和配件
- 连接器符合DSCC图纸编号86040和86078以及MIL-C-28748/13和28748/14标准
- 触点符合SAE AS39029/34和39029/35m以及UL E49351

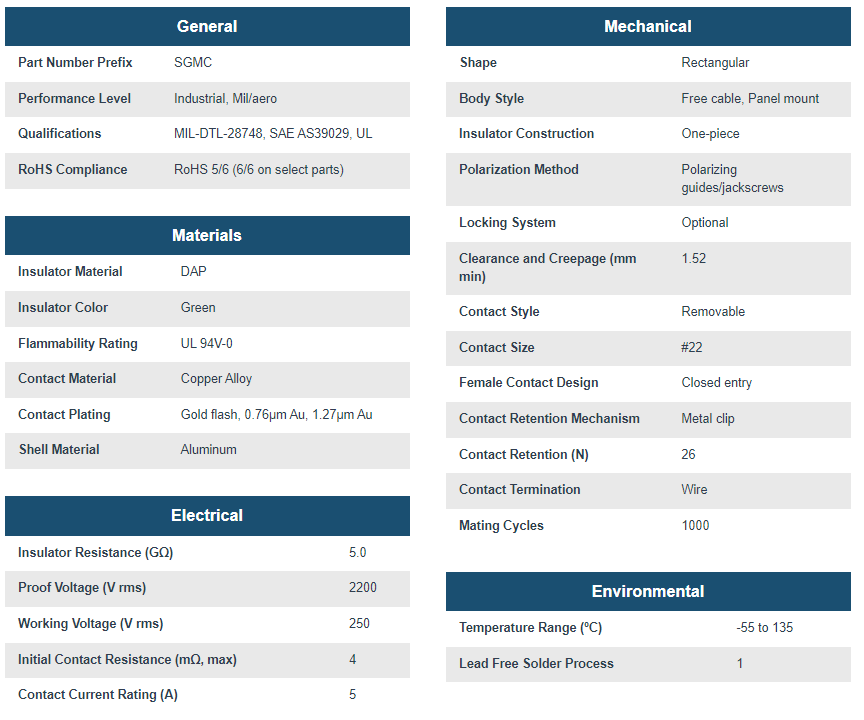

规范
- 绝缘电阻：5GΩ
- 耐电压：2200Vrms
- 工作电压：250Vrms
- 最大初始触点电阻：4mΩ
- 触点电流额定值：5A
- 无铅焊料工艺1
- 工作温度范围：-55°C至+135°C
应用
- 军用
- 航空航天与国防
- 医疗
- 工业
- 能源、石油和天然气
- 测试与测量
连接器详情
分解视图
其他资源
发布日期: 2021-05-28
| 更新日期: 2023-08-14
