ams OSRAM NanEyeM微型相机模块
ams OSRAM NanEyeM微型相机模块是微型尺寸图像传感器，用于尺寸是关键因素的视觉应用。这些模块具有320x320分辨率和高灵敏度2.4μ像素，以及大满井容量。该模块占位面积小，仅为1mm2 。NanEyeM微型相机模块在各种标准接口上具有高帧率和流畅、低延迟显示。这些模块包括10位ADC和位串行LVDS数据接口，可通过长达3m的电缆驱动信号。NanEyeM微型相机模块可用于医疗内窥镜、口腔扫描、手术机器人和工业内窥镜等应用。
特性
- 1mm2 占位面积，带电缆组件
- 4fps至49fps帧率范围
- 分辨率：320 (H) x 320 (V)
- 符合EMI和EMC标准的数字接口
- 无需同轴电缆或屏蔽电缆
- 2.4μ高灵敏像素，具有102.4k像素分辨率
- 可选择将差分串行接口配置为单端模式，让连接图像信号处理器 (ISP) 更轻松
- 由于分辨率更高，因此噪声更低、光效率更高
- 可以驱动信号穿过有长达3m电缆的内窥镜
- 设计用于最高的受限空间要求
- 平滑、准确的图像
- 灵活连接
- 减少了失真
- 改进的调制传递功能 (MTF)
- 成本最优
规范
- 电源电压至接地的范围：-0.5V至3.6V
- 输入引脚电压至接地的范围：-0.5V至3.6V
- 环境工作温度范围 (全模块)：+15°C至+55°C
- 相对湿度范围：5%至85%（非冷凝）
- ±2kV静电放电人体模型 (HBM)
- 电源电压范围：3.2V至3.4V
- 2.4µm x 2.4µm像素尺寸
- 光学格式：1/15″
- RGB（拜尔模式）彩色滤镜
应用
- 一次性医疗内窥镜
- 工业内窥镜
- 外科机器人
- 一次性内窥镜
- 手术器械
- 探头和导管
- 需要超小型数码相机的应用
- 口腔扫描

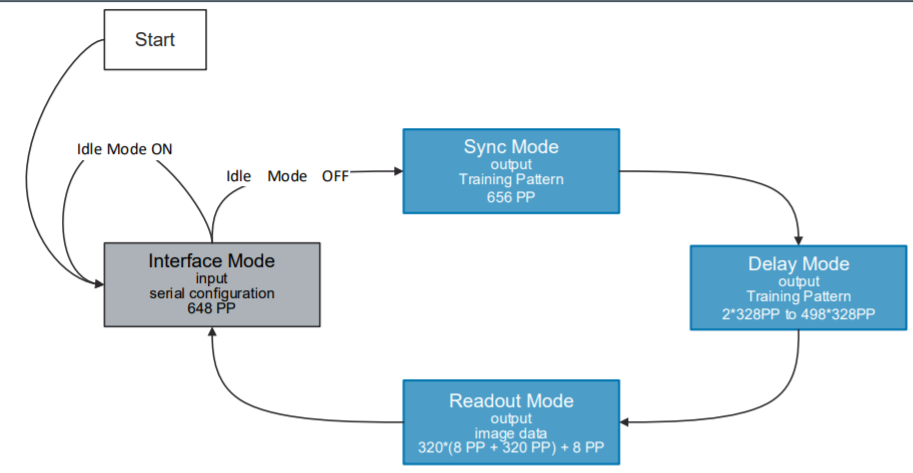

示意图
其他资源
解决方案
视频
发布日期: 2022-01-17
| 更新日期: 2024-07-31
