ams OSRAM SFH 7061光学压力与接近传感器模块
ams OSRAM SFH 7061光学压力与接近传感器模块集成了940nm IR 发射极和光电二极管，采用1.8mm x 1mm x 0.5mm的封装尺寸。该模块设计符合ANSI/ESDA/JEDEC JS-001标准（HBM，级别2）规定，可承受2kV ESD。SFH 7061模块内置IR 发射极的最大反向电压为5V，典型半角度为±60 °，典型辐射强度为2mW/sr，总辐射通量为5.6mW。该模块所搭载光电二极管的光谱灵敏度范围为820nm至1100nm，辐射敏感区域为0.121mm2，典型开路电压为225mV。
特性
- 符合ANSI/ESDA/JEDEC JS-001标准（HBM，级别2）要求，可承受2kV ESD
- 940 nm峰值波长
- 遮光元件（light barrier）可阻断光串扰
- 1.8 mm x 1.0 mm x 0.5 mm的小型封装
- 多芯片封装，配备1个发射极和1个探测器
规范
- 红外发射极：
- 最大正向电流范围：100 mA
- 最大正向电流脉冲：700 mA
- 最大反向电压：5 V
- 950 nm峰值波长
- 典型半功率角度：±60°
- 典型辐射强度：2mW/sr
- 总辐射通量：5.6mW
- 光电二极管
- 最大反向电压：6 V
- 光谱灵敏度范围：820 nm至1100 nm
- 辐射敏感区域：0.121mm2
- 典型开路电压：225mV

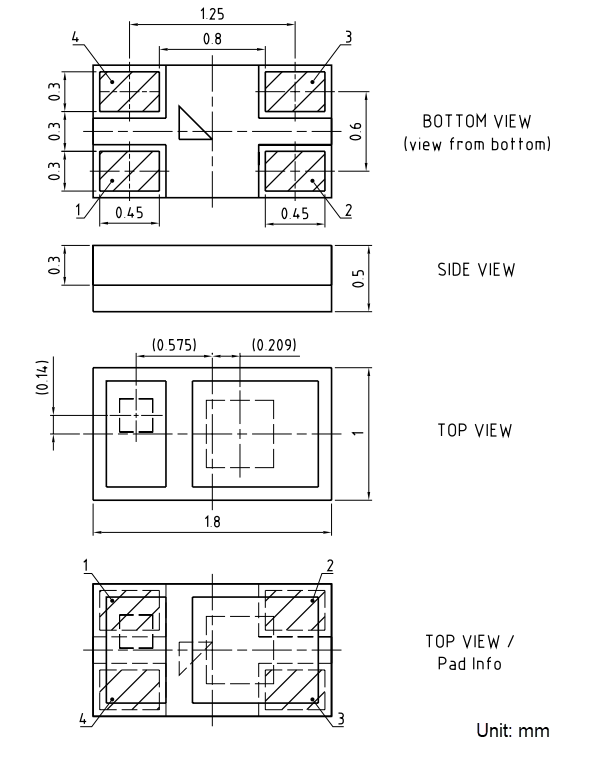

尺寸图
视频
相关产品
ams OSRAM AS7150光学压力传感模拟前端
一款专为OFS应用而优化的低噪声、高动态范围的接近检测模拟前端电路(AFE)。
相关评估套件
ams OSRAM AS7150 & SFH 7061评估套件
用于评估压力触控和距离接近的使用案例，支持灵活测试多种类型的材料。
