ams OSRAM TCS3530环境光传感器（带闪烁检测）
ams OSRAM TCS3530环境光传感器具有闪烁检测功能（高达7kHz），具有真彩色XYZ环境光检测功能。TCS3530光传感器采用小尺寸8引脚光学模块，尺寸为2.50mm x 1.80mm x 1.50mm（长x宽x高）。该款全嵌入式光学模块设有集成式孔径和扩散器。这种无与伦比的集成度包括光电二极管、孔径/扩散器以及这些关键光学元件之间的精确距离，因此可在最终光学器件测试中进行精确的预校准。
环境光检测功能提供八个并行环境光传感通道，具有独立的增益配置。这些通道可任意连接包含UV/IR阻断滤波器的27x光电二极管。内置序列器可在每个测量周期后实现自动测量，无需对器件重新编程。该架构可准确测量环境光以管理显示外观，并计算照度、色度和相关色温 (CCT)。
ams OSRAM TCS3530光传感器集成了高达7kHz环境光闪烁的直接检测。该扩展采样范围可实现传统电源供电的50Hz/60Hz AC光源或现代PDM控制LED照明系统的闪烁
检测。闪烁检测与环境光检测并行执行，提供独立的增益配置。闪烁检测引擎对数据进行采样和缓冲，用于在外部计算主机CPU上的闪烁频率。
特性
- 不可见的环境光和玻璃下颜色检测
- 可配置的高灵敏度
- 可编程增益和积分时间
- 仅通过增益调整实现8192x动态范围
- 最小可检测照度：1mlux (100ms)
- 定制ALS和颜色响应
- 用于所有通道的UV/IR阻断滤波器
- 清除参考通道
- ALS/颜色中断，带阈值
- 可配置的高灵敏度
- 独特的快速ALS集成模式提供抗闪烁环境光传感，积分时间可编程
- 集成状态检查，用于所有功能，带数字和模拟ALS饱和标记
- 片上集成环境光闪烁检测
- 独立可配置的定时和增益
- 并发闪烁和ALS测量，采用简化的读数方法
- 高达7kHz闪烁检测（14kHz采样）
- FIFO缓冲器中断
- 低功耗和最小I2C流量（可选I3C模式）
- 1.8V总线和1.2V总线运行
- 可配置的睡眠模式
- 中断驱动设备
- IBUETOOTHC接口，频率高达1MHz（快速模式+）
- 片上数据压缩可减少串行总线流量
应用
- CCT和色度计算
- 辅助自动白平衡
- 光类型识别
- 抗闪烁相机操作
规范
- 电源电压范围：1.7V至1.98V
- I/O电源电压范围：1.62V至3.3V
- VBUS I/O电压范围：1.08V至1.98V
- 输入引脚电容: 4pF（典型值）
- ALS电源电流：485μA（典型值）
- 空闲电流：98μA（典型值）
- 睡眠电流: 0.7μA（典型值）
- 漏电流：±5
- 振荡器时钟频率范围：700kHz至740kHz
- 工作温度范围：-30°C至+85°C

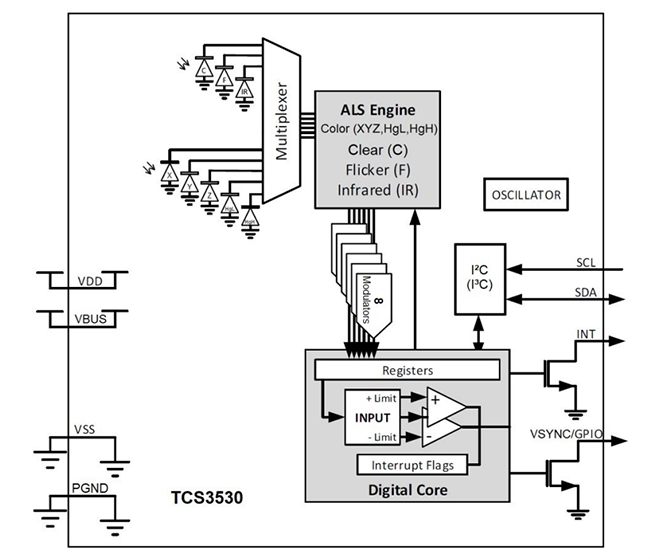

方框图
相关开发工具
ams OSRAM TCS3530 光学传感器评估套件
包括评估TCS3530真彩色环境光传感器模块所需的一切。
