ams OSRAM TMF8801 1D飞行时间传感器
ams TMF8801 1D飞行时间传感器采用亚纳秒光脉冲和抗混叠“秒表”方法测量脉冲的往返时间，以提供高度精确的距离检测。TMF8801可对物体进行单区检测，而不受颜色、反射率和纹理影响。这款带VCSEL发射器的单模块提供高动态范围和距离范围为20mm至2500mm的感应测量。该器件采用高度灵敏的单光子雪崩二极管 (SPAD) 检测，具有快速紧凑的时间数字转换器，可在±5%范围内进行高度精确的距离测量，能够在黑暗环境和阳光下工作。
TMF8801的片上直方图处理功能使器件能够检测玻璃罩并补偿污垢、污渍或污染物，从而确保高信噪比 (SNR)。直方图提供动态玻璃罩校准和串扰补偿，同时通过片上阳光抑制滤波器最大限度地降低背景光噪声。数据输出通过1.8V I2C快速模式通信接口进行处理。
特性
- 直接ToF技术，具有高灵敏度SPAD检测功能
- 快速时间数字转换器 (TDC) 架构
- 在±5%范围内实现黑暗和阳光环境距离测量
- 亚纳秒光脉冲
- 20mm至2500mm距离感应（频率为30Hz时）
- 片上直方图处理功能
- 符合940nm VCSEL I类眼安全要求
- 阳光片上抑制滤波器和算法
- 电源电压范围：2.7V至3.3V
- 工作温度范围：-30°C至+70°C
- 紧凑型2.2mm x 3.6mm x 1.0mm有机焊盘栅格阵列 (OLGA) 封装
应用
- 激光检测自动对焦 (LDAF)
- 存在检测
- 工业测距
- 人数统计
- 避开物体和碰撞
- 快速测距导航检测
- 库存控制
- 光学开关
- 3D相机的低功耗系统缓冲
视频
框图

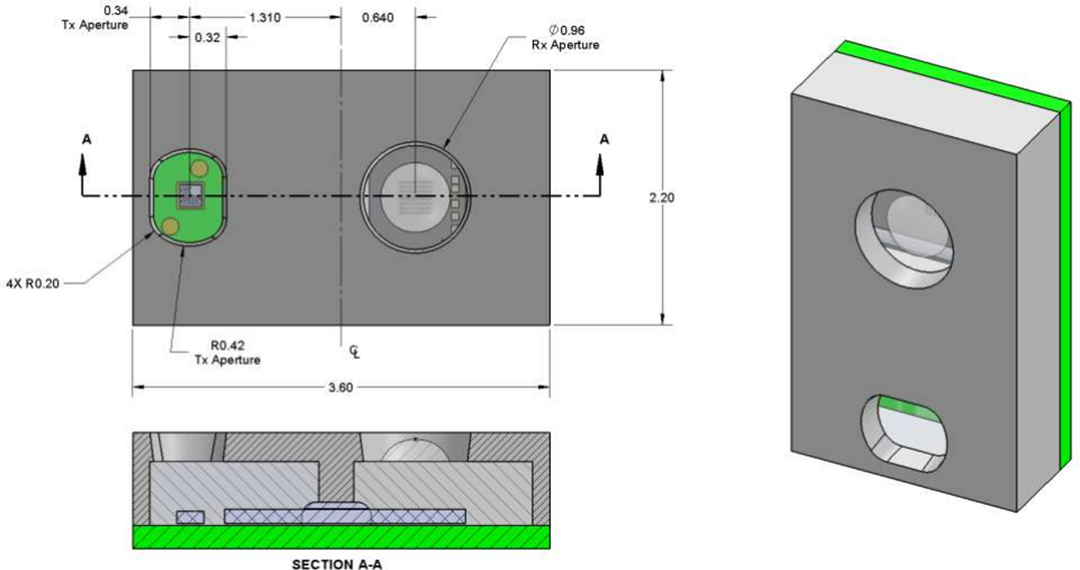

封装外形
Development Tools
ams OSRAM TMF8801-EVM评估套件
配置用于评估TMF8801 1D ToF传感器的运行情况。
