Analog Devices Inc. AD-IMP2501-SL 1.5 Mhz阻抗分析仪解决方案
Analog Devices AD-IMP2501-SL 1.5 Mhz阻抗分析仪解决方案是一套阻抗分析仪演示和技术评估系统，包括AD-IMP2501DBZ-SL和AD-IMP2501EBZ-SL两块评估板。
AD-IMP2501EBZ-SL是系统载板，可用于简化主机PC通信接口、支持多种电气负载连接，并提供更方便的系统搭建和调试。
AD-IMP2501DBZ-SL是电阻抗谱分析模块，可进行四电极阻抗测量。该模块集成了从0V至2.4V、1Hz至1.5MHz的交流波形信号生成、差分电压测量、电流回路测量，以及完整的阻抗计算处理功能，并采用120MHz Arm® Cortex®-M4微处理器，所有功能均集成在面积小于400mm2的PCB上。
要完整搭建和使用AD-IMP2501-SL阻抗分析仪解决方案，必须同时购买Analog Devices AD-IMP2501DBZ-SL阻抗分析仪测量模块和AD-IMP2501EBZ-SL阻抗 演示板。用户需要单独购买这两件产品。
特性
- 31.24mm x 12.83mm的紧凑PCB
- 阻抗测量范围为1Hz至1.5MHz
- 相对精度为0.015%至0.2%（典型值）
- 电流或电压驱动激励模式
- 16位采集通道
- 单个5V电源供电
- UART接口（支持额外的BLE 5.2、USB和SPI硬件功能，但尚未实现）
- 六种显示模式格式（R/X、Z/θ（角度）、Z/θ（弧度）、G/B、Y/θ（角度）、Y/θ（弧度））
- 专为帮助满足IEC 60601-1*标准的漏电流要求而设计
- 命令行、图形用户界面和Python API，用于系统评估和数据收集
- USB Type-C®连接器为主机PC提供电源和串行通信
- DIN和SMA连接器用于与外部负载接口
- 板载负载，通过跳线配置进行测试和评估，无需外部组件或连接
* 当前硬件实现取决于驱动电压水平。工程师可以根据应用规格修改硬件以限制电流。
应用
- 手术工具
- 手术组织感应
- 医疗诊断和生命科学设备
- Bio-Z和生命体征应用
- 电子设备测试系统
- 化学系统
- 实验室台式传感应用
- 工业或学术研究
必要设备
- AD-IMP2501DBZ-SL阻抗分析仪测量模块
- AD-IMP2501EBZ-SL阻抗演示板
- USB Type-C线缆
- PC

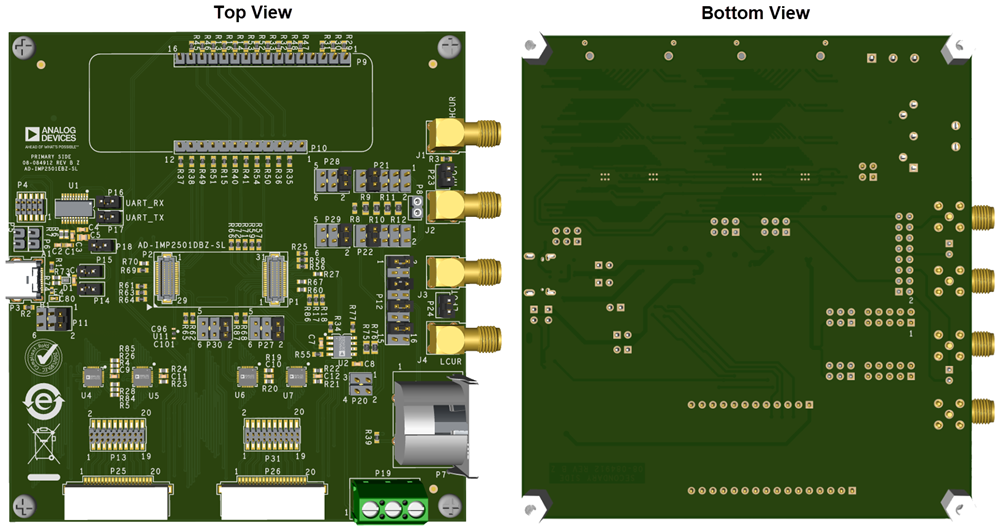

AD-IMP2501EBZ-SL板布局

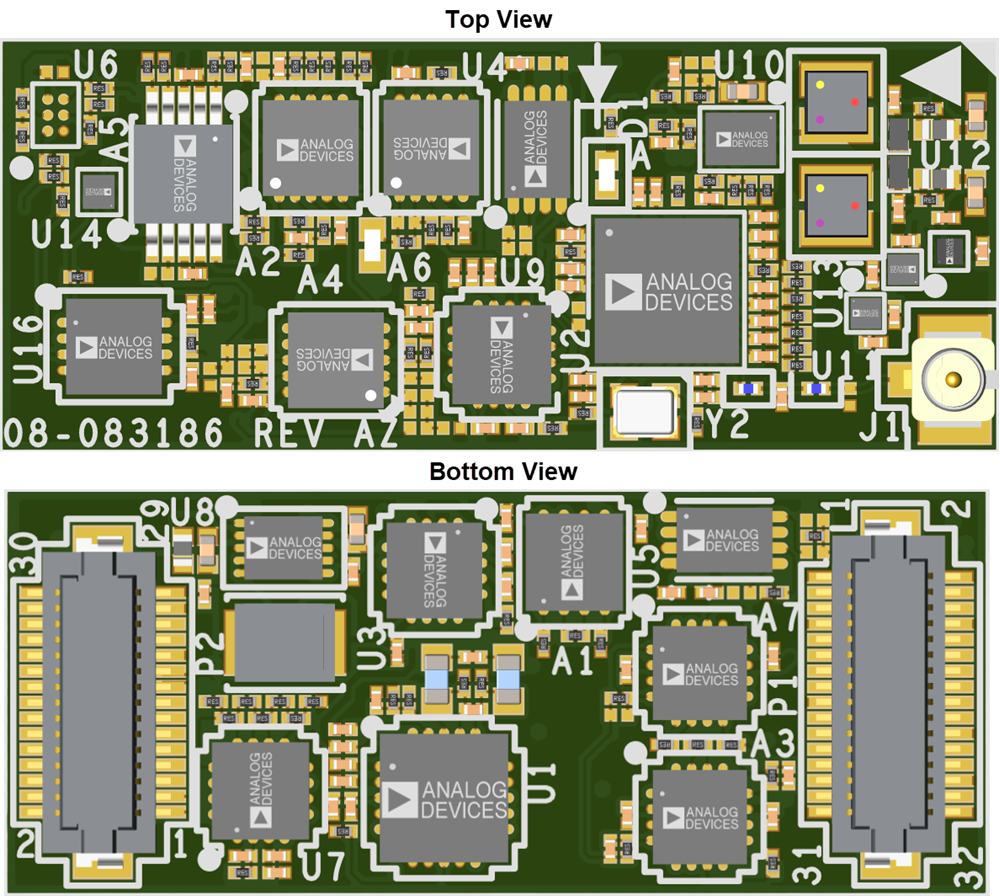

AD-IMP2501DBZ-SL板布局
