AD4084易驱动功能在降低信号链复杂性和功耗的同时,为配套元器件提供了更高的灵活性和通道密度。产品输入结构旨在最大限度地减少任何依赖于输入的信号电流,从而减少任何由转换器引起的稳定现象。连续采样架构可在整个转换周期内实现稳定,与其他高速数据转换器相比,可简化ADC驱动器稳定和带宽要求。
Analog Devices AD4084包含几个简化数据转换器集成的元素:低漂移参考缓冲器、用于生成ADC芯体和数字接口电源轨的低压差 (LDO) 稳压器,以及可以显著降低数字主机负载的16K结果数据先进先出 (FIFO)。此外,关键的参考去耦电容和电源电容已集成在封装中,以简化印刷电路板 (PCB) 布局,确保最佳性能,并减小整体解决方案的占位面积。
特性
- 高性能
- 20MSPS,78.13ns转换延迟吞吐量
- ±6ppm(典型值),±10ppm(最大值)INL
- 93.1 dBFS动态范围
- SNR/THD
- 在fIN = 1kHz时为92.6dB(典型值)/-115.2dB(典型值)
- fIN = 1MHz时为92.4dB(典型值)/-103.5dB(典型值)
- 噪声谱密度:-163dBFS/Hz
- 16位分辨率,无失码
- -0.5dBFS正弦波输入时,20MSPS的低功率,66.8mW(典型值)
- 易驱动,全差分输入
- 差分输入范围:6Vp-p
- 连续信号采集
- 线性化,5μA/MSPS输入电流
- 集成式低漂移基准缓冲器和去耦
- 集成VCM生成
- 数字特性和数据接口
- 转换结果FIFO,16K采样深度
- 数字平均滤波器,抽取高达210
- SPI配置
- 可配置数据接口
- 单通道、DDR、串行LVDS,每通道320Mbps
- 双通道、DDR、串行LVDS,每通道160Mbps
- 单/四通道SPI数据接口
- 包装
- 49焊球、5mm × 5mm CSP_BGA、0.65mm间距
- 集成电源去耦电容器
- 工作温度范围:−40°C至+85 °C
应用
- 数字成像
- 细胞分析
- 光谱
- 自动化测试设备
- 高速数据采集
- 数字控制回路,环路中的硬件
- 电能质量分析
- 源测量单元
- 电子和X射线显微镜
- 雷达电平测量
- 无损测试

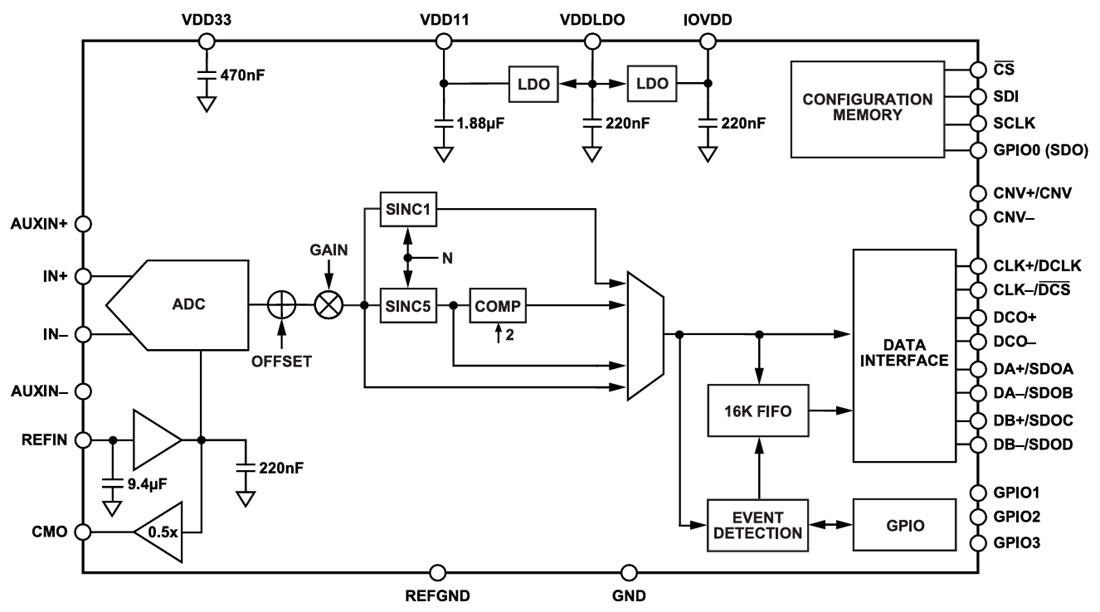

功能框图
