Analog Devices Inc. AD514x评估板

Analog Devices AD514x评估板允许多种操作模式，包括对RDAC和EEMEM寄存器进行读/写访问、电阻的增加/减少、±6dB刻度的电阻变化、游标设置回读，以及用于存储用户定义信息的额外EEMEM，例如其他组件的存储器数据或查找表。

AD514x支持双电源±2.25V至±2.75V操作和单电源2.3 V至5.5V操作，使该设备非常适合电池供电应用和许多其他应用。

EVAL-AD5141x可以配置为多功能的I²C或SPI串行接口。EVAL-AD5142x使用多功能SPI兼容串行接口，速度可达50mHz 。EVAL-AD5142Ax采用功能强大的I²C兼容串行接口，以快速模式运行，支持高达400kbps的速度，并可选择多达九个I²C地址。EVAL-AD5143x可以配置为多功能的I²C或SPI串行接口。

Analog Devices AD514x评估板可以在单电源或双电源模式下运行，并包含来自USB的内部电源。

特性

功能齐全的评估板，配合低压digiPOT母板 (EVAL-MB-LV-SDZ)
各种测试电路
各种AC/DC输入信号

通过一个单独购买的系统演示平台(SDP-B 或 SDP-S)进行 PC 控制
PC 软件，用于控制

应用

便携式电子设备的电平调整
LCD面板亮度和对比度控制

可编程滤波器、延迟和时间常数
可编程电源

设计要求

Windows XP SP2，32位
Windows Vista，32位和64位

Windows 7位、32位和64 位
USB 2.0端口

其他资源

软件

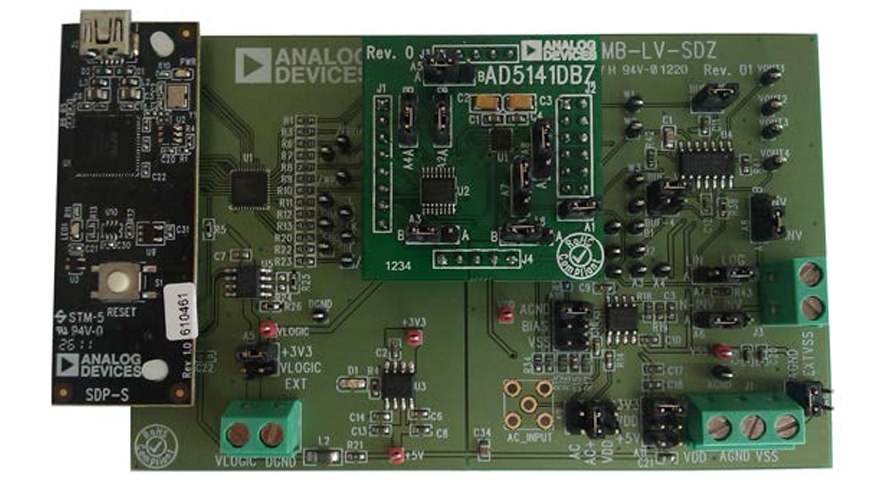

EVAL-AD5141DBZ配有母板和SDP-S

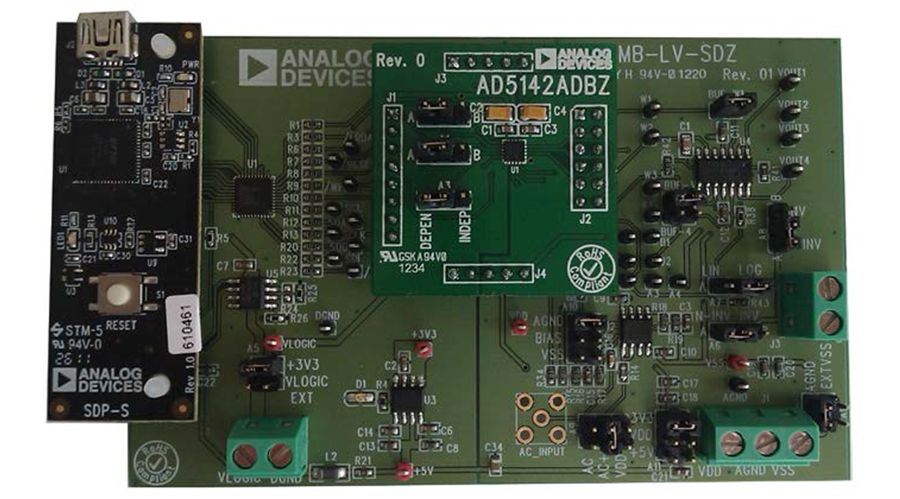

EVAL-AD5142DBZ配有母板和SDP-S

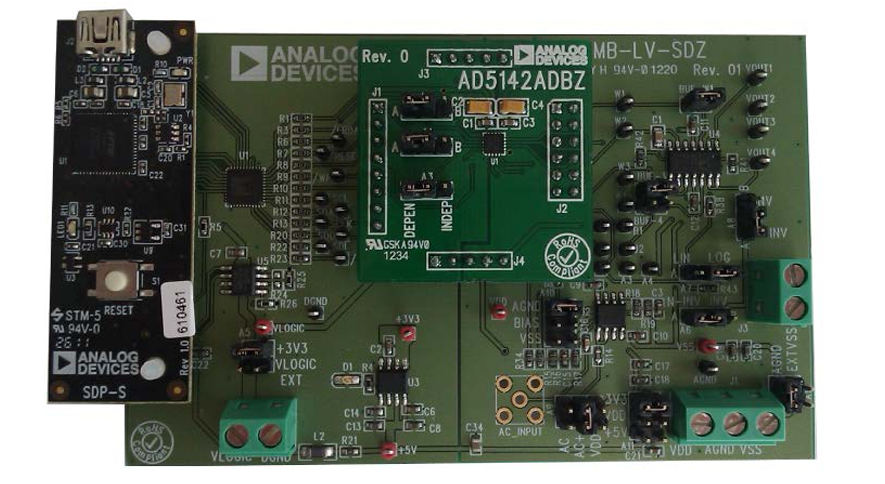

EVAL-AD5142ADBZ配有母板和SDP-S

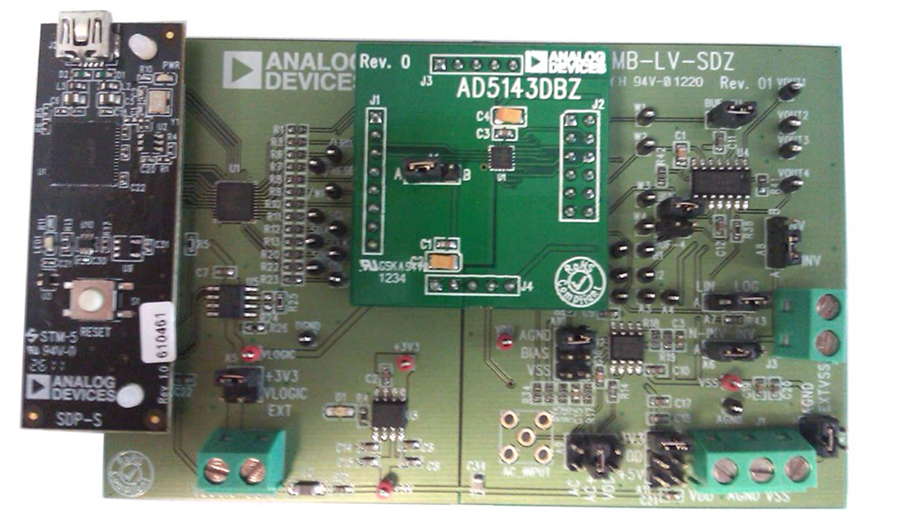

EVAL-AD5143DBZ配有母板和SDP-S
