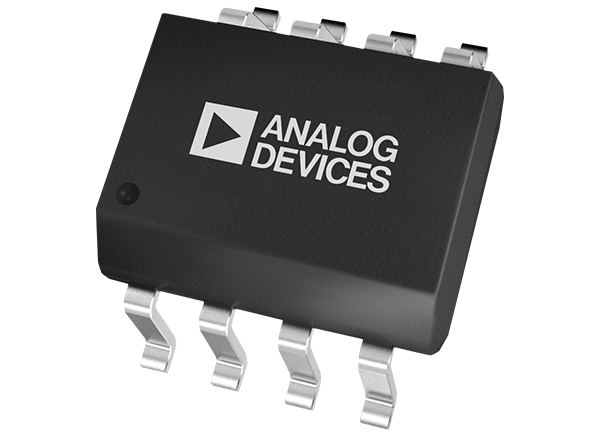

Analog Devices Inc. AD8066 FastFET™放大器
Analog Devices Inc. AD8066 FastFET™放大器是具有FET输入的电压反馈放大器，性能卓越、简单易用。AD8065是一款单放大器，AD8066是一款双放大器。这些放大器采用Analog Devices, Inc.专有的XFCB工艺开发。AD8066可实现极低噪声运行（7.0nV/√Hz和0.6fA/√Hz）和极高的输入阻抗。
特性
- 符合汽车应用标准
- FET输入放大器
- 输入偏置电流：1pA
- 低成本
- 高速：145MHz，−3dB带宽 (G=+1)
- 压摆率：180V/µs (G=+2)
- 低噪声
- 7nV/√Hz (f=10kHz)
- 0.6fA/√Hz (f=10kHz)
- 宽电源电压范围：5V至24V
- 单电源、轨到轨输出
- 低失调电压：1.5mV（最大值）
- 高共模抑制比：−100dB
- 出色的失真规格参数
- SFDR −88dBc @ 1MHz
- 低功率：每放大器供应电流6.4mA（典型值）
- 无相位反转
- 小型封装：SOIC-8、SOT-23-5和MSOP-8
应用
- 汽车辅助驾驶系统
- 光电二极管前置放大器
- 滤波器
- A/D驱动器
- 电平转换
- 缓冲
框图
评估板
Analog Devices Inc. EVAL-HSAMP-2 通用评估板
是用于高速双运算放大器的通用评估板。
发布日期: 2021-10-18
| 更新日期: 2022-03-11
