Analog Devices Inc. ADF4368微波宽频合成器
Analog Devices ADF4368微波宽带合成器是一款高性能、超低抖动、整数N分频、小数N分频锁相环 (PLL)，集成了VCO。此微波合成器可生成800MHz至12.8GHz输出频率范围，无需内部倍频器，无需次谐波滤波器。 该微波合成器的工作电压为3.3V和5V，结温范围为-40°C至125°C，采用48引脚、7mm x 7mm LGA封装。ADF4368宽带合成器具有9dBm输出功率（12.8GHz时），采用单端配置，具有16步功率调整功能。典型应用包括 无线基础设施（MC-GSM、5G）、 测试和测量、航空航天和国防。
特性
- 输出频率范围：800MHz至12.8GHz
- 抖动 < 30 fsMS，fOUT = 9.001GHz，fREF = fPFD = 250MHz，分数模式
- 宽频相位噪底：160dBc/Hz（12.8GHz时）
- 625MHz相位探测器频率整数模式
- 250MHz相位探测器频率分数模式
- 4GHz 参考输入频率
- PFD杂散：-95dBc（典型值）
- 多芯片输出相位对准
- 通过SYNC引脚或EZSync法
- 3.3V和5V电源
- 支持ADIsimPLL™ 回路滤波器设计工具
- 结温范围：–40°C至125°C
- 采用48引脚、7mm × 7mm LGA封装
应用
- 无线基础设施（MC-GSM、5G）
- 测试与测量
- 航空航天与国防
规范
- PLL规格
- 归一化带内相位噪声下限
- -239dBc/Hz整数模式
- -237dBc/Hz小数模式
- 归一化1/f相位噪底
- -287dBc/Hz归一化为1Hz
- -147dBc/Hz归一化为1GHz（10kHz时）
- 归一化带内相位噪声下限
- 参考输出延迟规格
- 温度系数：0.06 ps/°C
- 调整步长：<1ps
视频
框图

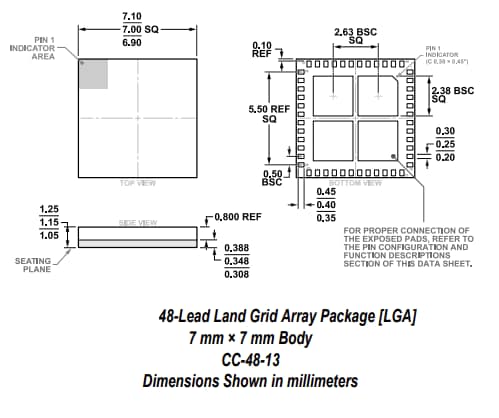

尺寸
发布日期: 2023-07-14
| 更新日期: 2025-03-04
