Analog Devices Inc. ADN4680E四通道M-LVDS收发器
Analog Devices Inc. ADN4680E四通道M-LVDS收发器是驱动器和接收器对，可在高达125MHz或250Mbps不归零 (NRZ) 频率下工作。每个收发器的驱动器和接收器均采用半双工配置连接。这种配置支持通过独立的使能引脚对每个收发器进行配置，以发送或接收数据。
ADI ADN4680E四通道M-LVDS收发器通过总线引脚提供高达 ±15kV的静电放电 (ESD) 保护。该收发器针对低动态功耗进行了优化，适用于高密度应用。ADN4680E设计符合TIA/EIA-899标准，用于M-LVDS网络，为TIA/EIA-644 LVDS器件增添额外的多点功能。
该接收器可检测总线状态，差分输入低至±50mV，共模电压范围为−1V至+3.4V。每个接收器均为引脚可选，可单独作为1型或2型接收器。1型接收器具有15mV迟滞，因此变化缓慢的信号或输入损失不会导致输出震荡。2型接收器具有偏移阈值，可在输入开路（开路故障安全）、总线处于空闲状态（总线空闲或端接故障安全）或输入处于硬短路时保证输出状态。

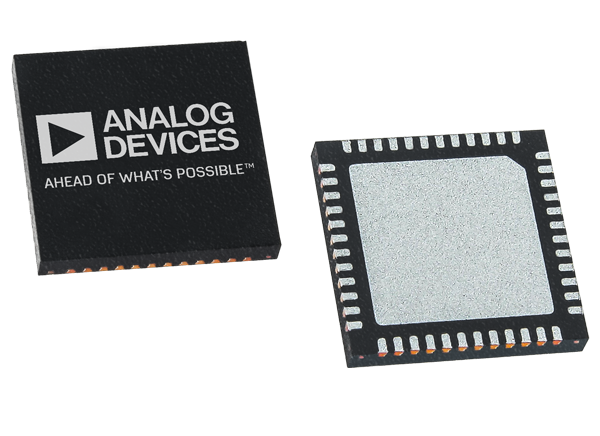

ADN4680E采用紧凑型48引脚7mm × 7mm LFCSP封装，工作温度范围为-40°C至+105°C。
特性
- 四个M-LVDS收发器（驱动器和接收器对）
- 开关速率：250Mbps (125MHz)
- 独立引脚选择，用于每个接收器，两种模式：
- 1型：输入迟滞为15mV（典型值）
- 2型：差分输入阈值电压偏移为100mV，以支持开路、短路和总线空闲故障安全
- 兼容M-LVDS标准TIA/EIA-899
- M-LVDS总线上无干扰上电/断电
- 驱动器输出上的受控转换时间
- 共模电压范围为：−1V至+3.4V，支持以±2V接地噪声进行数据传输
- 禁用或关断时输出处于高阻抗状态
- 针对每路驱动器和接收器的独立使能引脚
- 总线引脚上的增强ESD保护
- ≥±15kV HBM，空气放电
- ≥±8kV HBM，接触放电
- ≥±10kV IEC 61000-4-2，气隙放电
- ≥±8kV IEC 61000-4-2，接触放电
- 所有引脚均提供增强型±8kV HBM ESD保护，接触放电
- 工作温度范围：−40°C至+105°C
- 采用48引脚7mm x 7mm LFCSP封装
应用
- 背板或电缆多点数据传输
- 多点时钟分配
- 是较短RS-485链路的低功耗、高速替代产品
- 网络和无线基站基础设施
- 电网基础设施和继电器保护系统
- SPI网络的差分扩展
开发工具
Analog Devices Inc. EVAL-ADN4680E评估套件
设计用于快速轻松地演示ADN4680E四通道M-LVDS收发器。

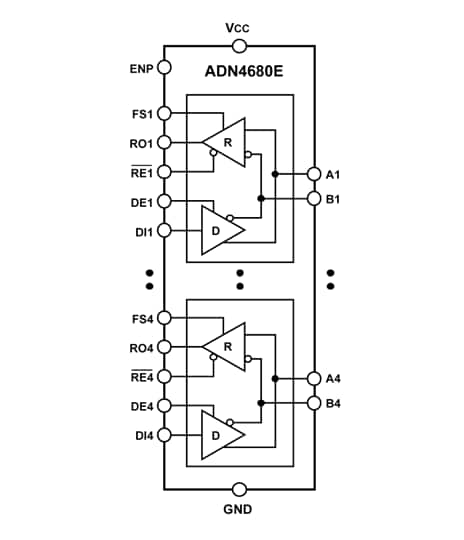

功能框图
视频
发布日期: 2021-10-28
| 更新日期: 2023-02-06
