Analog Devices Inc. ADPL74101同步降压直流-直流控制器
Analog Devices ADPL74101同步降压DC-DC控制器驱动所有N沟道同步金属氧化物半导体场效应晶体管 (MOSFET) 功率级，输入电压高达100V。ADPL74101具有4V至5.5V的可调栅极驱动器电压，非常适合驱动逻辑电平MOSFET。
内部智能引导开关避免了对外部二极管的需求。极低的空载静态电流延长了电池供电系统的运行时间。MODE引脚用于在轻负载下选择脉冲跳跃模式、突发模式或连续电感器电流模式。
Analog Devices的ADPL74101还具有扩频操作功能，可显著降低输入和输出电源上的峰值辐射噪声和传导噪声，从而更容易符合电磁干扰 (EMI) 标准。
特性
- 4V至100V宽VIN范围
- 0.8V ≤ VOUT ≤ 60V宽输出电压范围
- 高侧栅极驱动器级内部自举开关
- 精确可调的驱动器电压，带UVLO保护
- 轻负载下可选择连续、脉冲跳跃或突发模式运行
- 通过VPRG引脚（5V或12V）可编程输出电压
- 短时故障期间的电流限制回退
- 5μA（48VIN至5VOUT）低工作IQ
- 可编程频率（100 kHz至1 MHz）
- 扩频频率调制
- 28引脚 (4mm × 5mm)，QFN封装
应用
- 工业电源系统
- 军用航空电子设备和医疗系统
- 电信电源系统

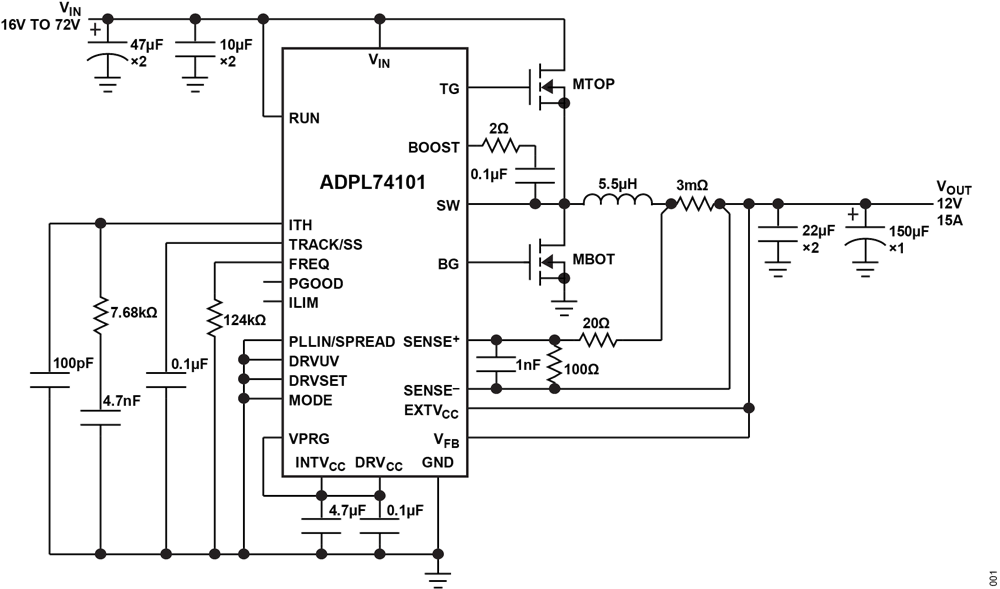

典型应用
