Analog Devices Inc. ADRF6780微波升频器
Analog Devices Inc. ADRF6780微波升频器基于硅锗（SiGe），工作宽频范围为5.9GHz至23.6GHz。这些升频器提供两种升频模式：基带I/Q到RF的直接转换和实际中频（IF）的单边带（SSB）升频。ADRF6780升频器采用紧凑型、散热性能优异的5 mmx5 mm LFCSP封装。ADRF6780的工作温度范围为-40°C至+85°C。典型应用包括点对点微波无线电、雷达、电子战系统、仪器仪表、航空电子设备、地球同步轨道（GEO）卫星以及自动测试设备（ATE）。
太空合格微波升频器
Analog Devices推出了商业太空产品计划，以应对传统地球静止轨道（GEO）卫星信号处理应用和低地球轨道（LEO）小型卫星星座的扩展需求。该计划定义了适用于太空应用的经过筛选和合格的商用级组件。这些设备在性能、可靠性和成本方面达到了任务要求的平衡。
特性
- 5.9GHz至23.6GHz宽频RF输出频率范围
- 两种升频转换模式
- 基带I/Q到RF的直接转换
- 从实际IF进行单边带升频转换
- LO输入频率范围：5.4 GHz至14 GHz
- LO倍频器，最高可达28GHz
- 匹配100Ω平衡RF输出、LO输入和IF输入
- 高阻抗基带输入
- 边带抑制和载波馈通优化
- 可变衰减器和功率探测器，用于Tx功率控制
- 可通过4线SPI接口编程
- 32引脚、5mmx5mm LFCSP微波封装
应用
- 点对点微波无线电
- 雷达和电子战系统
- 仪器仪表
- 自动化测试设备（ATE）
- 低轨和中轨卫星（LEO/MEO）
- 地球同步轨道卫星（GEO）
- 航空电子设备
功能框图

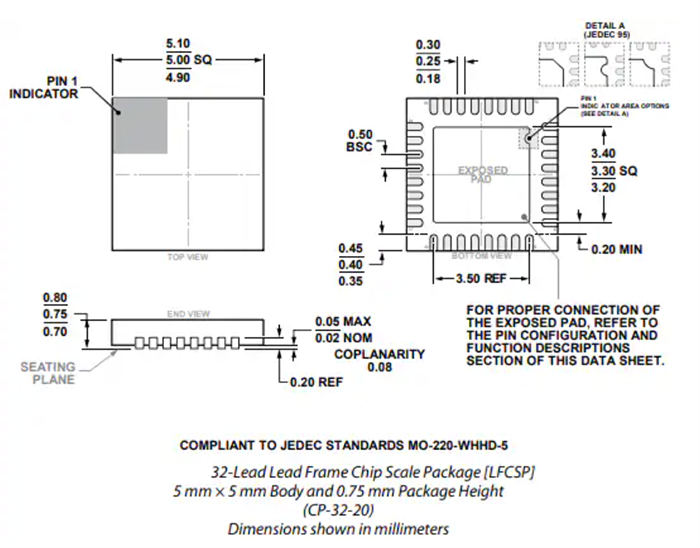

尺寸
