Analog Devices Inc. ADTF3175 100万像素飞行时间模块
Analog Devices ADTF3175 100万像素飞行时间模块基于ADSD3100（一款100万像素CMOS间接飞行时间 (ITF) 成像器，设计用于高分辨率3D深度传感和视觉系统）。ADTF3175集成了用于成像器的镜头和光学带通滤波器、包含光学元件的红外照明源、激光二极管、激光二极管驱动器和光电检测器、闪存以及电源稳压器，可产生本地电源电压。ADTF3175的原始图像数据在多种范围和分辨率模式下完全校准，由主机系统处理器或深度ISP从外部处理，以完成深度传感系统。
ADTF3175图像数据输出通过4通道移动产业处理器接口（MIPI）相机串行接口接口2（CSI-2）Tx接口与主机系统电气连接。该模块的编程和操作通过4线SPI和I2C串行接口进行控制。Analog Devices ADTF3175 1-百万像素飞行时间模块的尺寸为42mm ×31mm ×15.1mm，工作温度范围为-20°C至+65°C。
特性
- 1024 × 1024 ToF成像器，具有3.5µm × 3.5µm像素
- 视场 (FOV)：75° × 75°
- 成像器镜头子组件，带940nm带通滤波器
- 支持用眼安全的照明子组件
- 4通道MIPI CSI-2 Tx接口，每通道1.5Gbps
- 4线SPI和2线I2C串行接口
- 模块启动序列用NVM（闪存）
- 本地成像器和照明轨用电源稳压器
- 校准模式（1024 × 1024和512 × 512分辨率）
- 深度范围：0.4m至4m（深度噪声：15mm（最大值）、反射率：15%（最小值）、等效阳光：<5klux）
- 深度精度：±3mm（在整个深度范围内）
应用
- 机器视觉系统
- 机器人
- 楼宇自动化
- 增强现实（AR）系统

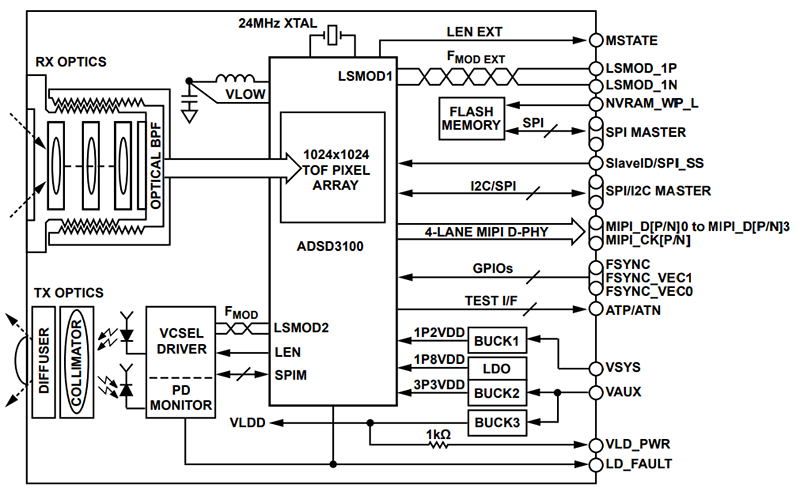

功能框图
视频
