Analog Devices Inc. DC2733A LTC4249演示系统

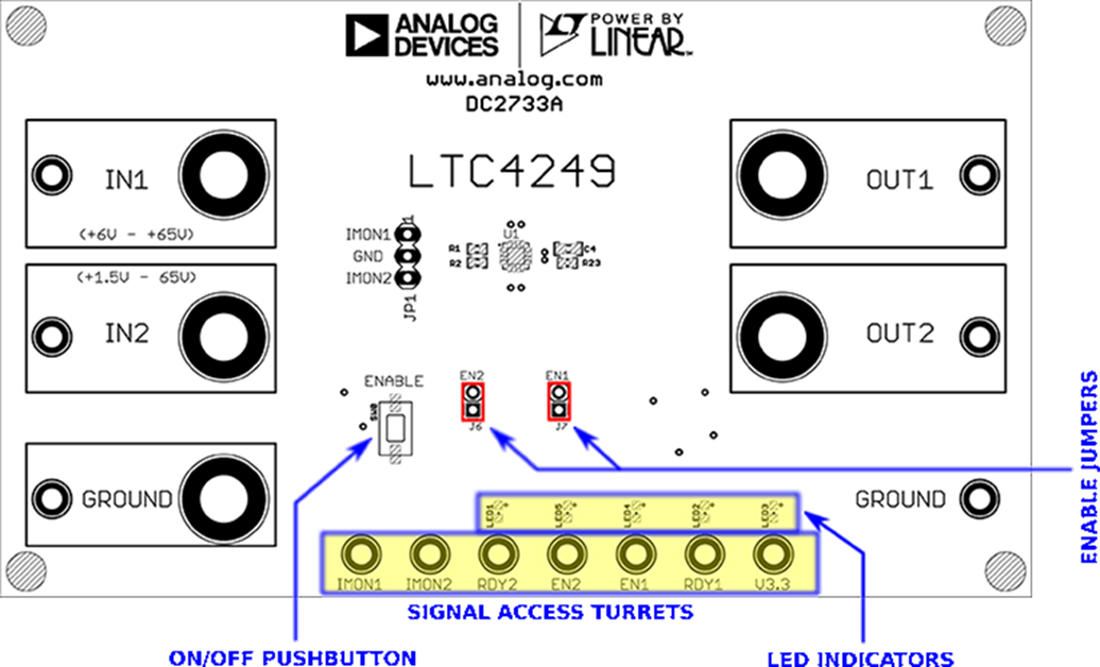

Analog Devices Inc. DC2733A演示系统设计用于LTC4249。LTC4249是一款带电流监控器的65V双电子断路器。LTC4249提供双路独立1.2A 75mΩ断路器，既可独立工作，也可并联工作。每个断路器通道都配有自己的使能、就绪和IMON引脚。Analog Devices Inc. DC2733A演示版可进入LTC4249的两个通道，包括独立的RDY和IMON输出以及EN输入。IMON引脚上的电阻器设置断路器阈值以及IMON电流至电压增益。该IC从IN1输入吸入电源。
