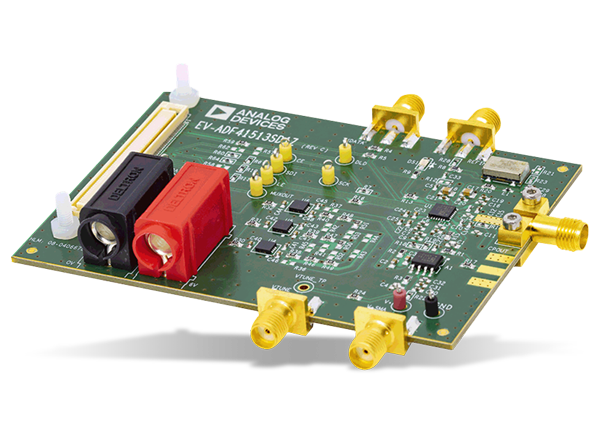

Analog Devices Inc. EV-ADF41513评估板
Analog Devices Inc. EV-ADF41513评估板是用于评估ADF41513 PLL合成器特性的演示和原型设计板。这些评估板均包含预安装的ADF41513、100MHz参考电压（晶体振荡器 (XO)）、环路滤波器和低噪声稳压器。
EV-ADF41513评估板包括两种型号：
EV-ADF41513SD1Z评估板需要一个外部压控振荡器 (VCO)。EV-ADF41513SD1Z具有SMA连接器，用于将电荷泵输出 (VTUNE) 连接到VCO的调谐输入，并将锁相环 (PLL) 射频 (RF) 输入 (RFIN) 连接到VCO输出。
EV-ADF41513SD2Z评估板包括板载10GHz至20GHz HMC733 VCO。
EV-ADF41513SD1Z和EV-ADF41513SD2Z评估板均需要SDP-S（系统演示平台-串行）控制器板 (EVAL-SDP-CS1Z)，套件中未提供该板。SDP-S控制器板基于USB转串口引擎，可通过USB 2.0高速端口连接PC。SDP-S控制器板可对ADF41513器件进行软件编程。
特性
- EV-ADF41513SD1Z
- ADF41513频率合成器
- 100MHz晶体振荡器
- 环路滤波器
- 稳压器
- EV-ADF41513SD2Z
- ADF41513频率合成器
- 100MHz晶体振荡器
- 环路滤波器
- 稳压器
- HMC733 10GHz至20GHz VCO
- 可利用基于Windows的软件并通过PC来控制频率合成器的功能
- 由外部6V和25V电源供电
必要设备
- 基于Windows的PC，带评估软件用USB端口
- SDP-S（系统演示平台-串行）控制器板 (EVAL-SDP-CS1Z)
- 双电源（6V、25V）
- 外部VCO（仅限EV-ADF41513SD1Z）
- 频谱分析仪
适用产品
Analog Devices Inc. ADF41513 PLL合成器
超低噪声PLL合成器，带宽为1GHz至26.5GHz。
相关产品
Analog Devices Inc. 亚德诺半导体 EVAL-SDP-CS1Z 控制板
SDP-S 控制器板，允许在 PC 上通过 USB 配置 & 采集子板上的数据。
