Analog Devices Inc. EVAL-AD4113ARDZ ADC评估板
Analog Devices EVAL-AD4113ARDZ ADC评估板具备AD4113的所有能力，并允许用户评估其各种功能。AD4113是一个16位125kSPS模数转换器 (ADC)，具有±10V的输入电压范围，有8个单端通道或4个差分通道。所有通道均具有板载过电压。
Analog Devices的EVAL-AD4113ARDZ板包括电压基准、电源和数据绝缘，它连接到EVAL-SDPCK1Z系统演示平台。SDP板通过通用串行总线 (USB) 端口与PC连接，并可从PC USB端口为EVAL-AD4113ARDZ板供电。ACE软件配置AD4113设备，并以直方图、波形图和相关噪声分析的形式提供DC时域分析，用于ADC性能评估。
特性
- 用于AD4113的全功能评估板
- PC控制搭配系统演示平台 (EVAL-SDP-CK1Z)
- PC软件控制和数据分析
- 独立工作能力
应用
- 过程控制
- PLC/DCS模块
- 仪器仪表和测量
必要设备
- EVAL-AD4113ARDZ 评估板
- EVAL-SDP-CK1Z
- DC信号源
- 运行Windows®的PC，带USB2.0端口，并已安装评估工具
- AD4113分析|控制|评估 (ACE) 软件

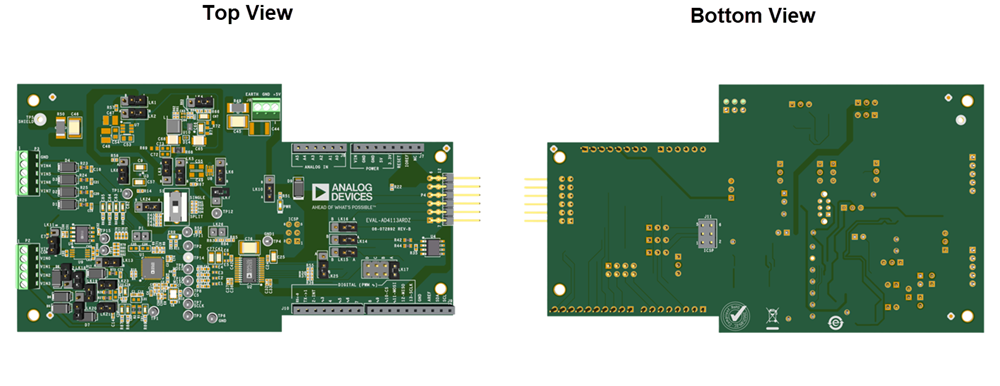

板布局
