Analog Devices Inc. EVAL-AD4692-ARDZ ADC评估板
Analog Devices EVAL-AD4692-ARDZ ADC评估板旨在演示AD4692系列模数转换器（ADC）的性能，同时访问ACE插件图形用户界面（GUI）中的可用配置选项。AD4692是一款紧凑型、高精度16位Easy Drive逐次逼近寄存器（SAR）ADC，专为高密度多通道精密数据采集解决方案而优化。
SDP-K1是用于EVAL-AD4692-ARDZ的主要控制器板。EVAL-AD4692-ARDZ评估板符合Arduino® Uno Shield的机械标准和电气标准，可与SDP-K1及其他制造商的各种软件开发套件进行连接。
EVAL-AD4692-ARDZ评估解决方案包含用于器件配置和ADC数据采集的AD4692工业I/O（IIO）固件应用驱动程序，以及用于性能评估的AD4692 ACE插件GUI。Analog Devices EVAL-AD4692-ARDZ评估板还可用于评估AD4691、AD4693和AD4694的性能，只需在评估软件中限制采样率和使用的通道数量即可。
特性
- 全功能评估板，适用于AD4692系列多路复用SAR ADC
- 可用于演示AD4691、AD4692、AD4693及AD4694的性能与功能
- 提供两个单端输入通道，可通过SMA连接器进行交流分析
- 用于板载直流电压分析的六个通道
- 板载参考电路和电源树，设计用于实现USB供电解决方案
- ACE插件可用于设备配置以及时域和频率域数据分析。
- 兼容SDP-K1及其他Arduino标准尺寸控制器板
应用
- 光功率监控
- 医学仪表
- 电气测试与测量
- 自动化测试设备
- 电池供电设备
必要设备
- 搭载Windows 10或更高版本操作系统的电脑
- SDP-K1控制器板和配套USB数据线
- 带SMA输出电缆的精密信号发生器
- 分析 | 控制 | 评估 (ACE) 软件
- AD4692 ACE插件，可从插件管理器或ACE插件数据库获取

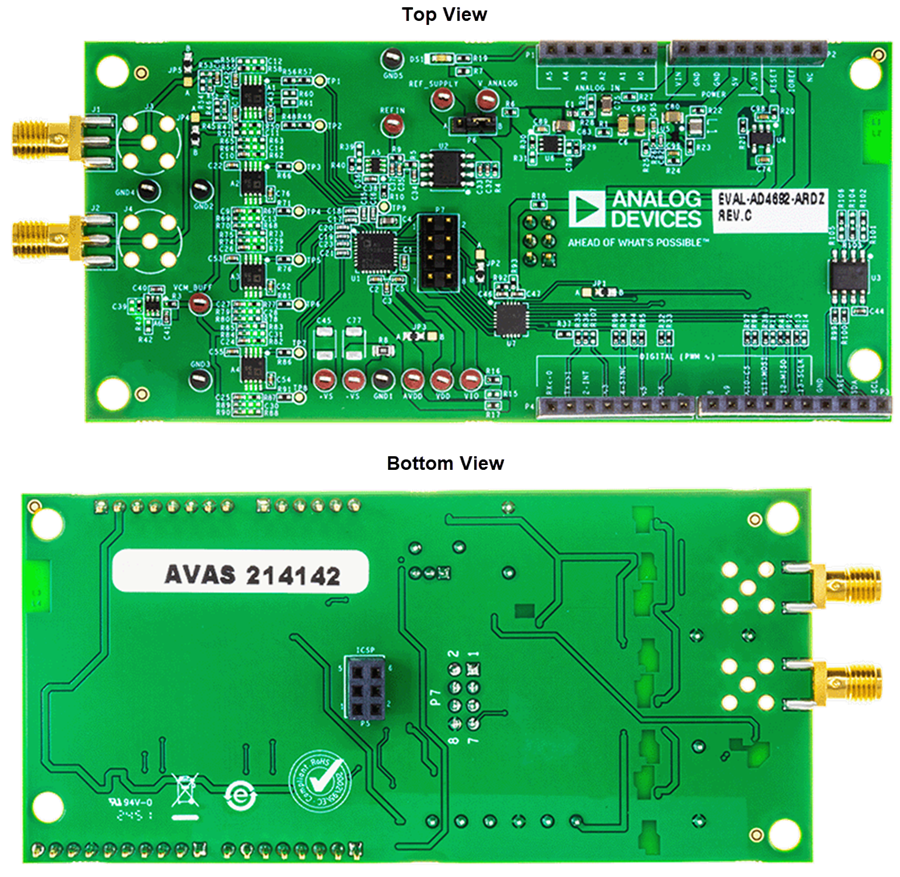

板布局
