Analog Devices Inc. EVAL-ADN4680E评估套件

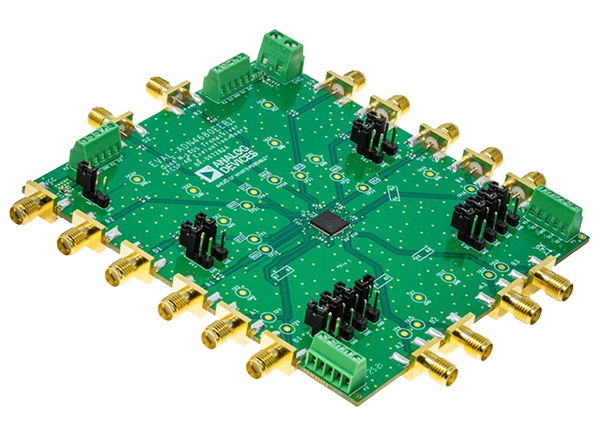

Analog Devices Inc. EVAL-ADN4680E评估套件设计用于快速轻松地演示ADN4680E四通道M-LVDS收发器。ADN4680E四通道M-LVDS收发器是驱动器和接收器对，可在高达125MHz或250Mbps不归零 (NRZ) 频率下工作。每个收发器的驱动器和接收器均采用半双工配置连接。这种配置支持通过独立的使能引脚对每个收发器进行配置，以发送或接收数据。EVAL-ADN4680EEBZ优化用于高速信号传输。

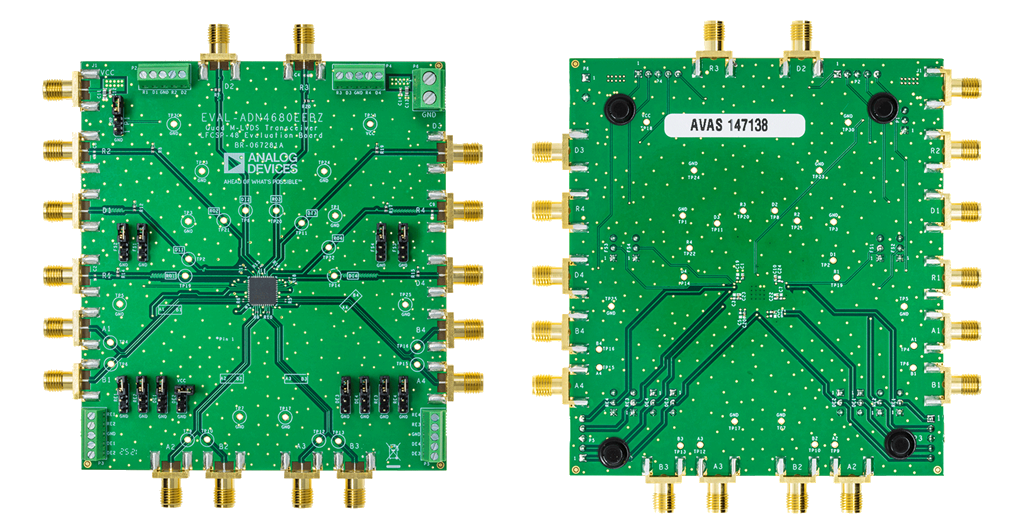

ADI EVAL-ADN4680E评估套件在电路板上提供差分M-LVDS信号迹线，该迹线是一个长度匹配的100Ω差分对。DIx数字输入和ROx接收器输出的长度匹配，并通过受控的50Ω阻抗接地进行路由。EVAL-ADN4680EEBZ提供可靠的接地和电源层，以实现最佳电源完整性。
EVAL-ADN4680EEBZ采用7mm × 7mm、48引脚LFCSP封装，适合用于ADN4680E收发器。
特性
- 轻松评估ADN4680E 250 Mbps、半双工、四通道M-LVDS收发器
- 针对高速信号优化了布局
- M-LVDS差分对匹配轨道长度，可控制100Ω差分阻抗
- 高速DIx和ROx逻辑信号上的匹配轨道长度，可控制50Ω阻抗至GND
- SMA插孔，用于连接高速DIx和ROx逻辑信号以及M-LVDS Ax和Bx信号
- 可选螺钉端子连接器，用于访问ROx、REx、DEx和DIx逻辑信号
- 通过螺钉接线端子实现电源和接地连接
- 跳线可通过ENP引脚选择全局断电
- 通过REx、 DEx和FSx引脚为每个收发器提供跳线可选的驱动器使能、接收器使能和故障安全功能
- 用于测量所有信号和多个接地点的测试点，便于探测多个信号
- 100Ω端接电阻器（Ax和Bx信号），用于模拟端接总线
必要设备
- 4通道示波器
- 信号发生器
- 电源电压：3.0V至3.6V
相关产品
Analog Devices Inc. ADN4680E四通道M-LVDS收发器
驱动器和接收器对，可在高达125MHz或250Mbps不归零 (NRZ) 频率下工作。
概述

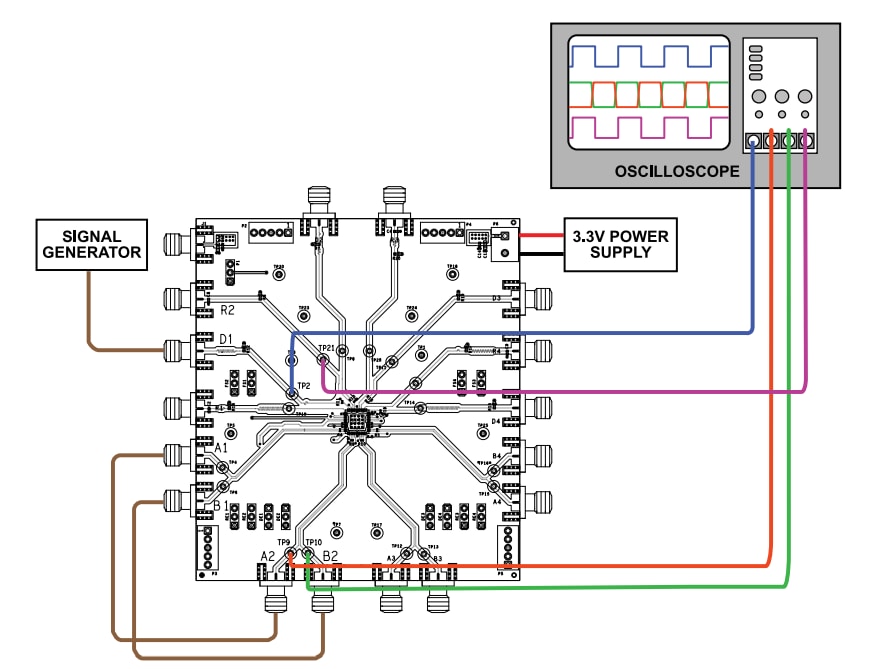

评估板配置
发布日期: 2021-10-28
| 更新日期: 2022-03-11
