Analog Devices Inc. EVAL-ADPL21501-AZ转换器评估板
Analog Devices EVAL-ADPL21501-AZ 转换器评估板采用ADPL21501，这是一款采用ThinSOT™封装的微功耗升压直流/直流转换器。ADPL21501设计用于具有更高功率的系统，具有100mA的电流限制。电流限制、固定关断时间控制方案可节省工作电流，从而在广泛的负载电流范围内实现高效率。
ADPL21501的400ns的关断时间很短，支持使用小型、薄型电容器和电感器，从而在空间受限的便携式应用中最大限度地降低成本和占位面积。
Analog Devices的EVAL-ADPL21501-AZ评估板具有一个应用电路，其输出电压为30V，输入电压范围为1V至6V，负载电流为500μA 。
特性
- VOUT = 30V，VIN范围为1V至6V，IOUT = 500μA
- 电阻器可编程输出电压
- 采用限流、固定关断时间的控制方案
- 内部补偿和软启动
- 经过验证的PCB布局
- 完全组装并经过测试
应用
- 便携式电子设备
- 备用电池
- 数码相机
- 有机发光二极管（OLED）电源
- 医疗诊断设备
必要设备
- 一个10V、1A直流电源
- 数字万用表 (DMM)
- 能够将在30V输出电压下吸收高达500μA电流的负载 电阻器

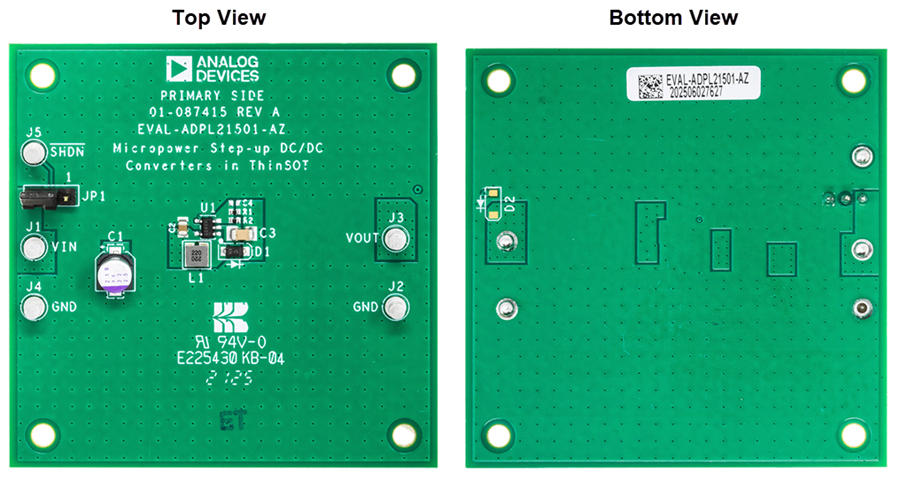

板布局
