Analog Devices Inc. EVAL-ADPL21504-AZ转换器评估板
Analog Devices EVAL-ADPL21504-AZ转换器评估板采用ADPL21504，这是一款采用ThinSOT™封装的微功耗升压直流/直流转换器。ADPL21504设计用于具有更高功率的系统，具有350mA的电流限制。电流限制、固定关断时间的控制方案可节省工作电流，从而在广泛的负载电流范围内实现高效率。
ADPL21504的400ns的关断时间很短，支持使用小型、薄型电容器和电感器，从而在空间受限的便携式应用中最大限度地降低成本和 占位面积。
Analog Devices的EVAL-ADPL21504-AZ评估板具有一个应用电路，其输出电压为20V，输入电压范围为 2.5V至4.2V，负载电流高达20mA。
特性
- VOUT = 20V，VIN范围为2.5V至4.2V，IOUT高达20mA
- 电阻器可编程输出电压
- 采用限流、固定关断时间的控制方案
- 内部补偿和软启动
- 经过验证的PCB布局
- 完全组装并经过测试
应用
- 便携式电子设备
- 电池备用供电
- 数码相机
- 有机发光二极管（OLED）电源
- 医疗诊断设备
必要设备
- 一个10V、1A直流电源
- 数字万用表 (DMM)
- 能够在20V输出电压下吸收高达20mA电流的负载电阻器

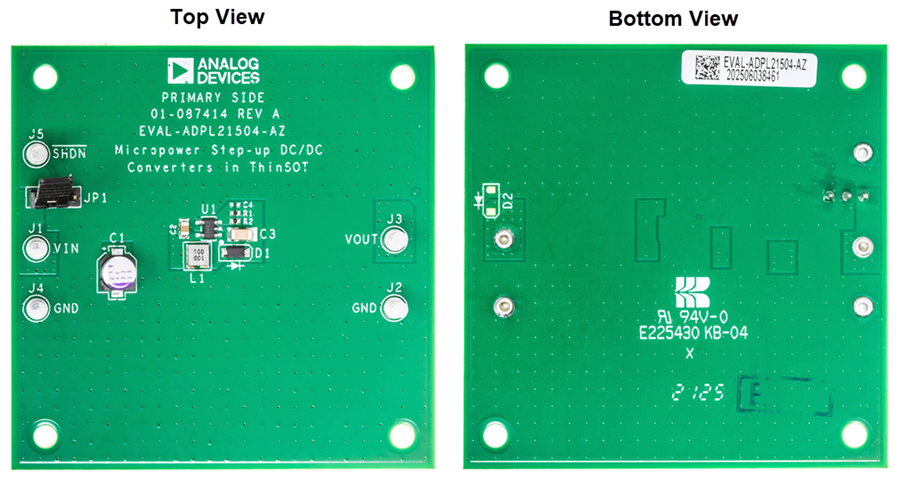

板布局
