Analog Devices Inc. EVAL-ADPL74101-AZ 评估板
Analog Devices的EVAL-ADPL74101-AZ评估板具有ADPL74101和100V降压同步控制器。ADPL74101具有低IQ、可达1MHz的可编程/可同步切换频率、扩频功能和小尺寸28引线 (4mm x 5mm) QFN封装。这些特性使其能够应用于广泛的范围，包括工业、军事、医疗及电信系统。
EVAL-ADPL74101-AZ工作输入电压范围为16V至72V，并产生12V、15A输出。ADPL74101具有精密电压基准，可在整个工作条件下产生容差小于2%的输出电压。EVAL-ADPL74101-AZ使用300kHz切换频率来创建一个小型高效的电路。该转换器在整个工作Vin范围内带15A负载可获得超94%的效率，峰值效率超96%。
修改该电路板可以方便地调节0.8V至60V的输出电压。工程师专门设计了带有100V场效应晶体管 (FET) 的评估电路；用户可以用各种引脚布局相似的FET替换它们，以适合阵列应用。Analog Devices的EVAL-ADPL74101-AZ提供了一种高性能、低成本的解决方案，用于生成12V输出。
特性
- 工作输入电压范围：16V至72V
- 可轻松修改以调节0.8V至60V输出电压
- 生成12V、15A输出
- 使用300kHz切换频率
- 采用100V场效应晶体管 (FET) 设计
应用
- 工业电源系统
- 军用航空电子设备和医疗系统
- 电信电源系统

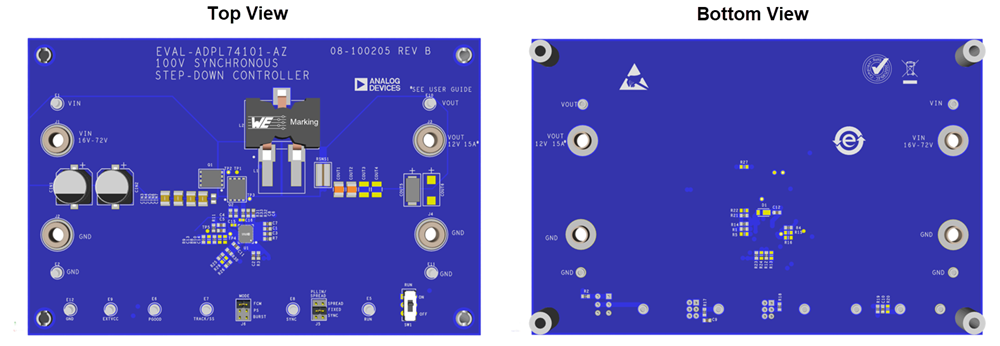

板布局
