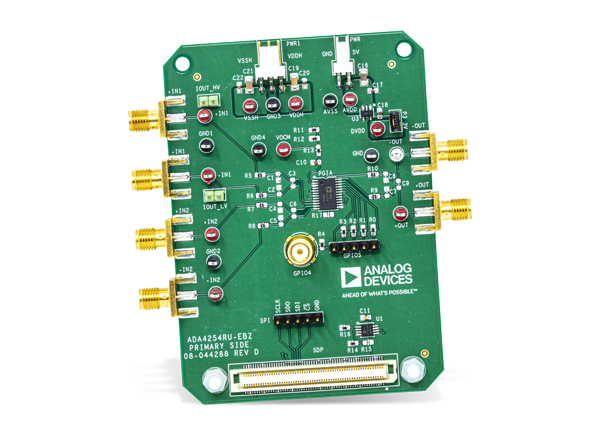

Analog Devices Inc. EVAL-ADA4254评估板

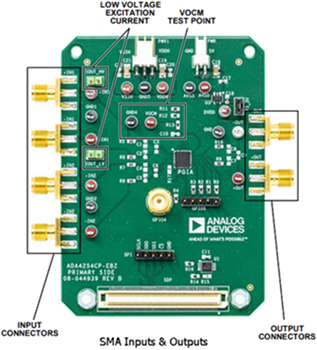

Analog Devices Inc. EVAL-ADA4254评估板是用于ADA4254高电压、低功耗、可编程增益、仪表放大器的演示和评估平台。EVAL-ADA4254评估板是一款4层PCB，在输入和输出端采用SMA边缘安装型连接器，可有效连接到测试设备或其他电路。

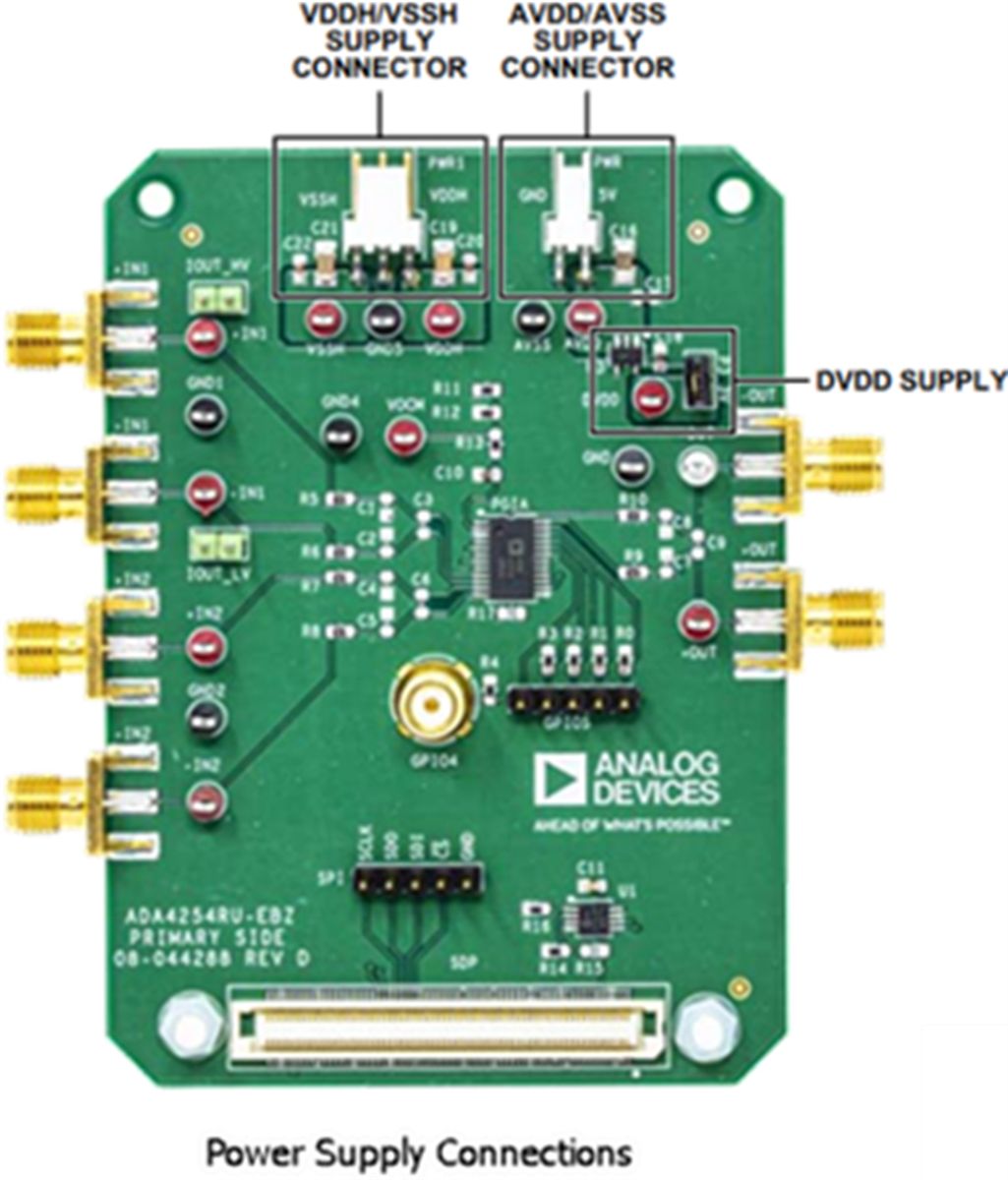

ADA4254RU-EBZ评估板需要以下三种电源域。
- 高压电源域由VDDH和VSSH电源引脚组成，通常分别为+28V和-28V。
- 模拟输出电源域AVDD，通常为5V。
- 数字电源域DVDD，通常为3.3V。

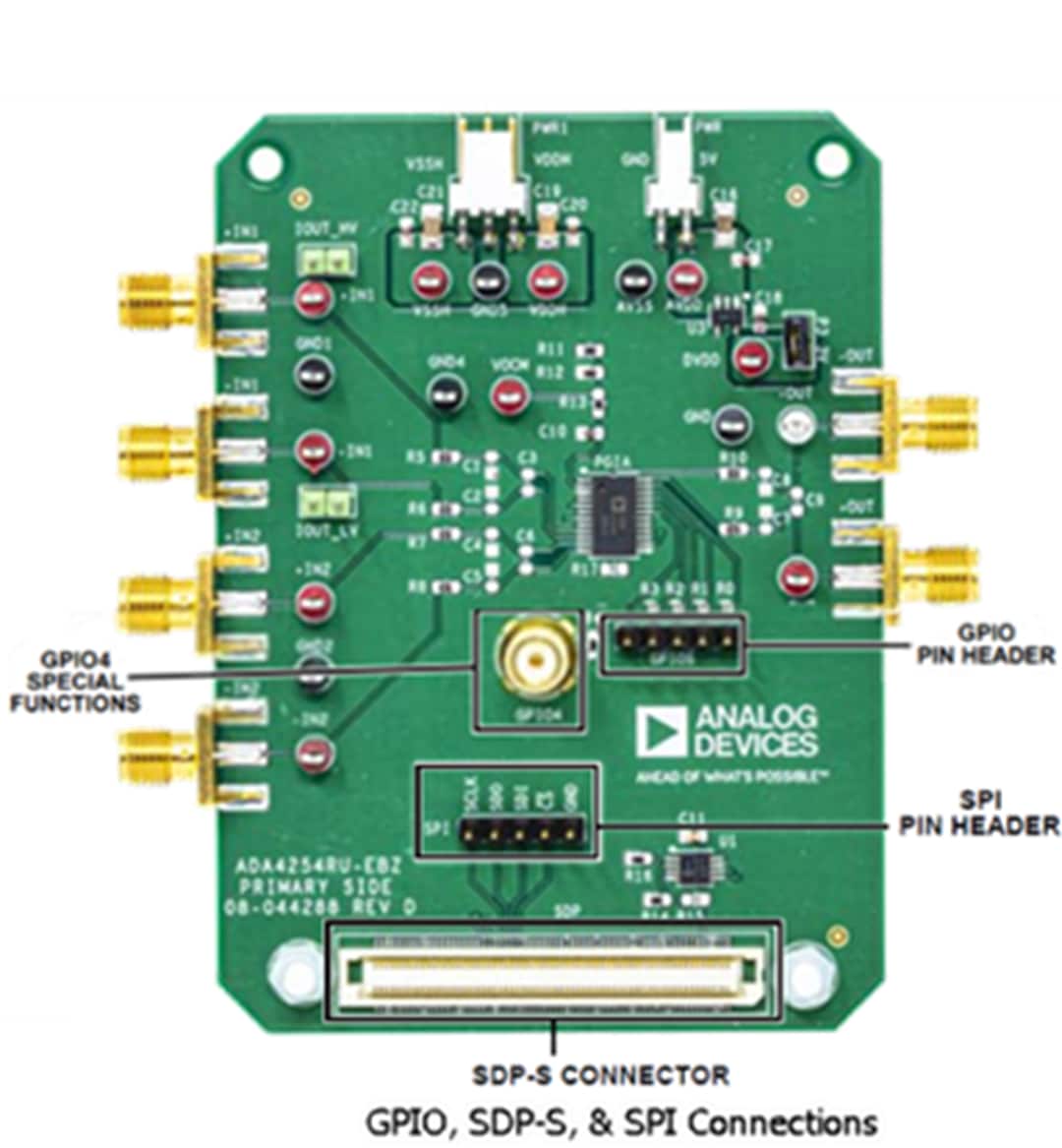

ADA4254RU-EBZ评估板允许用户与ADA4254的各种GPIO功能进行交互。用户可以将GPIO设置为输出，并在高电平和低电平之间切换这些输出。ADA4254RU-EBZ板还可让用户通过引脚接头连接到GPIO。
ADA4254RU-EBZ评估板使用连接到120引脚SDP-S连接器的SDP-S控制器板 (EVAL-SDP-CS1Z) 与ADA4254评估软件进行通信。该评估板还可让用户通过SPI接头使用其他串行外设接口 (SPI) 控制方式。
特性
- 采用TSSOP-24封装的ADA4254可编程增益、仪表放大器
- 支持快速进行试验板试验和原型设计
- 支持SMA边缘安装型连接器
- 易于连接测试设备和其他电路
必要设备
- SDP-S控制器板 (EVAL-SDP-CS1Z)
- 电缆（SMA输入至评估板）
- 标准USB A转USB Mini-B电缆
- 运行Windows 7及更高版本操作系统的PC
适用产品
Analog Devices Inc. ADA4254高电压、低功耗PGIA
零漂移、高电压、低功耗、可编程增益、仪表放大器。
相关产品
Analog Devices Inc. 亚德诺半导体 EVAL-SDP-CS1Z 控制板
SDP-S 控制器板，允许在 PC 上通过 USB 配置 & 采集子板上的数据。
