Analog Devices Inc. LT7200S四通道降压稳压器
Analog Devices Inc. LT7200S四通道同步单片降压稳压器具有高效率，每通道对负载具有5A灌/拉电流能力。该器件具有多通道灵活性，确保通过紧凑的布局为复杂的系统供电。LT7200S适合用于3.3V、5V至12V各种电源应用，工作电压范围为2.9V至18V。
ADI LT7200S四通道降压稳压器具有外部电阻器或外部同步功能，可提供400kHz至3MHz可编程工作频率，用于开关噪声敏感型应用。该器件具有独特的“可锁相、受控导通时间、恒定频率、电流模式”架构，支持高频、高降压，同时需要快速瞬态响应的应用。高频能力可实现更小的表面贴装电感器和电容器。通过MODE/SYNC引脚，可选择低噪声强制连续模式 (FCM) 或高效断续模式 (DCM)。PHMODE引脚支持四个通道之间异相运行，从而减少所需的输入和输出电容器。
LT7200S稳压器采用第二代Silent Switcher技术和集成旁路电容器，在高频下提供高效解决方案，具有出色的EMI性能。LT7200S采用薄型5mm x 6mm 48引脚LQFN封装。
特性
- Silent Switcher 2架构
- 超低EMI
- 消除了PCB布局敏感性
- 内部旁路电容器可降低辐射EMI
- 宽SVIN 范围：2.9V至18V；PVIN ：1.5V至18V
- 宽VOUT 范围：0.5V至0.9VIN
- ±5A/通道；输出电流高达±20A
- 整个温度范围内0.5V ±0.8%精确基准
- 效率高达96%
- 最短导通时间：12ns，真正12V至1V（2MHz时）
- 独立的电源良好状态输出
- 可编程多相、可同步频率：400kHz至3MHz
- 电流模式良好线路和负载瞬时响应
- 用户可选择断续模式® (DCM) 或强制连续模式 (FCM) 操作
- 灵活的单独内部补偿，便于使用，外部补偿，快速瞬态响应
- 精确的独立1.2V EN/运行引脚阈值
- 独立输出跟踪和软启动
- 薄型5mm x 6mm 48引脚LQFN封装
应用
- 分布式电源系统、服务器电源
- ASIC、FPGA负载点电源
视频

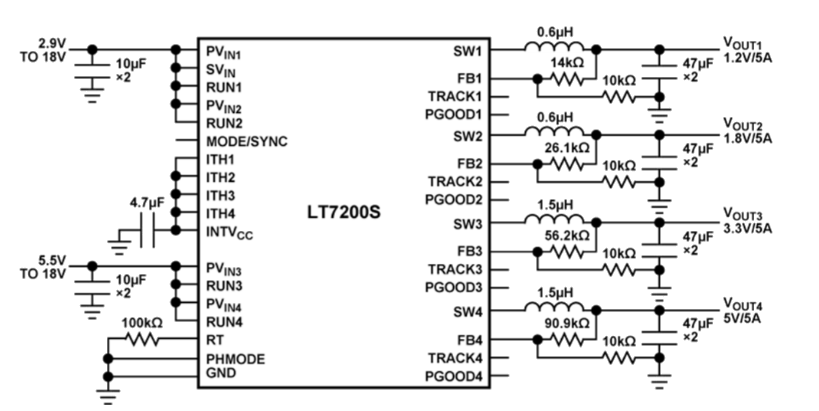

典型应用
