Analog Devices Inc. LT8374同步降压LED驱动器
Analog Devices LT8374同步降压LED驱动器具有固定频率和峰值电流控制功能。LED电流通过电阻器从CRTL引脚向接地设定或者通过向CTRL引脚施加PWM信号来设定。该电流检测放大器具有0V至VIN的宽共模范围，因此LT8374非常适合用于矩阵应用。输出电压限值可通过电阻器从ISP引脚设置到FB引脚。
Analog Devices LT8374的开关频率设定在330kHz/2MHz，并且可同步在SYNC/SPRD引脚上施加的外部时钟。启用可选的扩频调制时，频率变化范围介于100%至125%之间，以降低EMI。其他特性包括可选的0.2nF/0.9nF内部补偿电容器和热关断。
特性
- 元件数量少的简单解决方案
- 宽输入电压范围：6.5V至60V
- 0V至59V LED灯串电压
- ±3% LED电流调节
- 扩频调制
- 内部补偿电容器
- 20:1模拟、占空比或PWM LED电流控制
- 330kHz/2MHz固定内部频率 (LT8374/LT8374-1)
- 外部频率同步

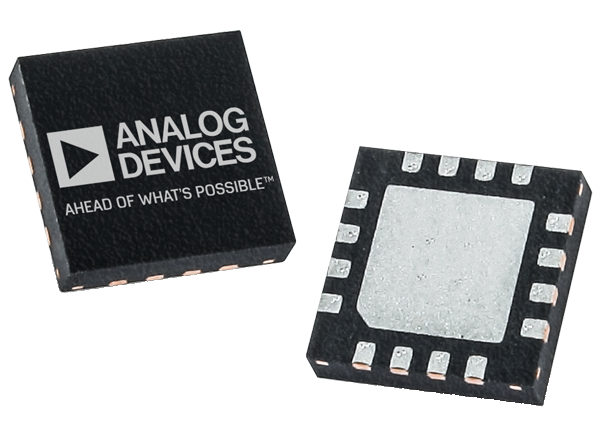

- 4mm×4mm 16引脚侧面可焊接QFN封装
- 符合汽车应用类AEC-Q100标准
应用
- 汽车照明
- 矩阵LED照明
- 通用LED驱动器
- 电流源

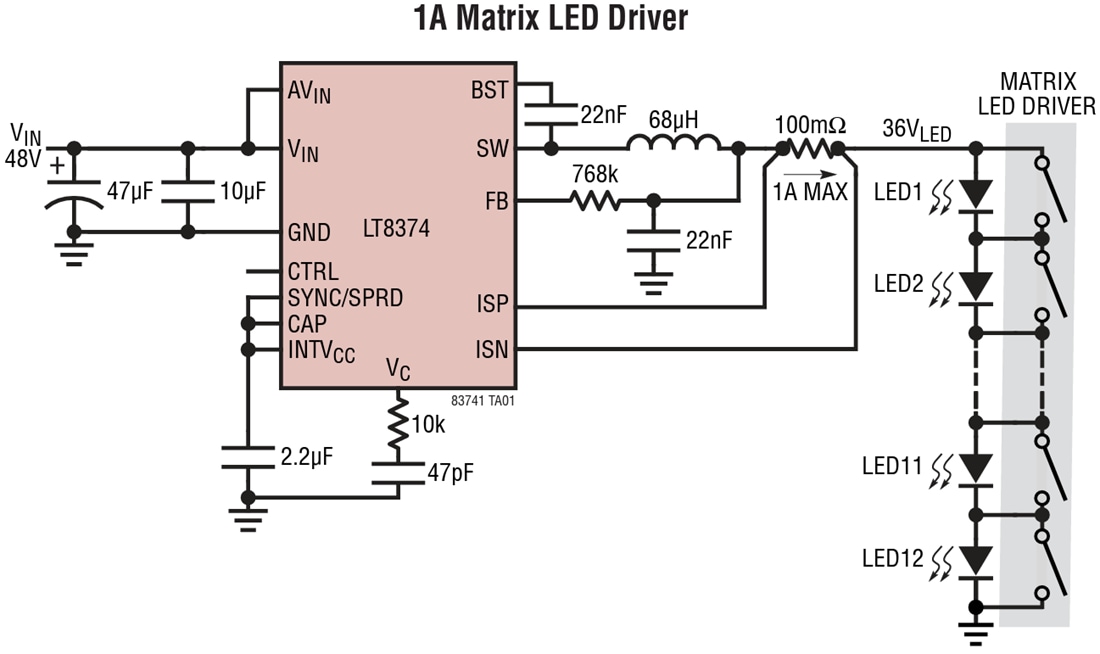

典型应用
相关开发工具
Analog Devices Inc. EVAL-LT8374-AZ LED驱动器评估板
用于LT8374同步降压LED驱动器的完整评估。
发布日期: 2023-04-12
| 更新日期: 2023-05-12
