Analog Devices Inc. LTC3302同步降压式稳压器
Analog Devices Inc. LTC3302同步降压式稳压器是极小型、高效、低噪声单片同步2A降压式DC/DC转换器，通过2.25V至5.5V输入工作。LTC3302稳压器利用恒定频率和峰值电流模式控制，以少量外部组件实现快速瞬态响应。这些稳压器采用薄型2mm × 2mm FCQFN封装，具有裸露焊盘和侧面可润湿性侧翼。
LTC3302组件工作在强制连续或脉冲跳跃模式下，以实现低噪声或低纹波突发模式操作，达到轻负载下的高效率。工作在这些模式使LTC3302非常适合用于电池供电系统。集成电路可以将输出电压稳压到低至500mV。可调版本通过2个附加的外部电阻工作在500mV到VIN 的范围。其他功能包括输出过电压保护、短路保护、热关机、时钟同步，以及高达100%占空比的低压差操作。
特性
- 高效率
- 30mΩ NMOS
- 85mΩ PMOS
- 峰值电流模式控制
- 最短导通时间：27ns
- 宽带宽，快速瞬态响应
- 低纹波Burst Mode®操作IQ 为80μA
- 高达6MHz工作频率
- 安全承受过载条件下的电感器饱和
- 400mV精度使能阈值
- 电源良好、内部补偿和软启动
- 热增强型、12引脚、2mm × 2mm、倒装 (FCQFN)封装，带侧面可湿性侧翼
- 符合汽车应用类AEC-Q100标准
应用
- 光电网络、服务器和电信
- 汽车、工业和通信
- 分布式直流电源系统 (POL)
- FPGA、ASIC和μP内核电源
规范
- 电压范围
- 2.25V至5.5V输入 (VIN)
- 0.5V至3.65V固定输出 (VOUT)，工厂编程步长 50mV，精度±1%
- 2.0V至2.2V欠压锁定
- 最短导通时间：27ns（典型值）
- 软启动时间：0.25ms至3ms
- 100%最大占空比
- 默认振荡器频率
- 1.85MHz至2.15MHz (LTC3302A)
- 5.55MHz至6.45MHz (LTC3302C)
- 使能阈值：400mV
- 1µA关断电流
- ±20%频率同步范围
- 工作结温范围：-40°C至+150°C

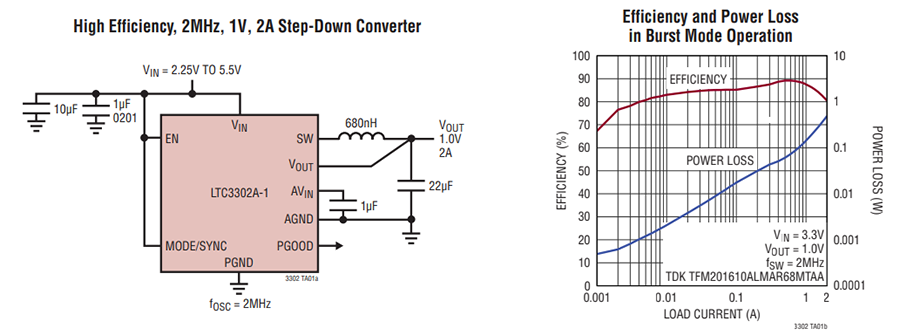

典型应用

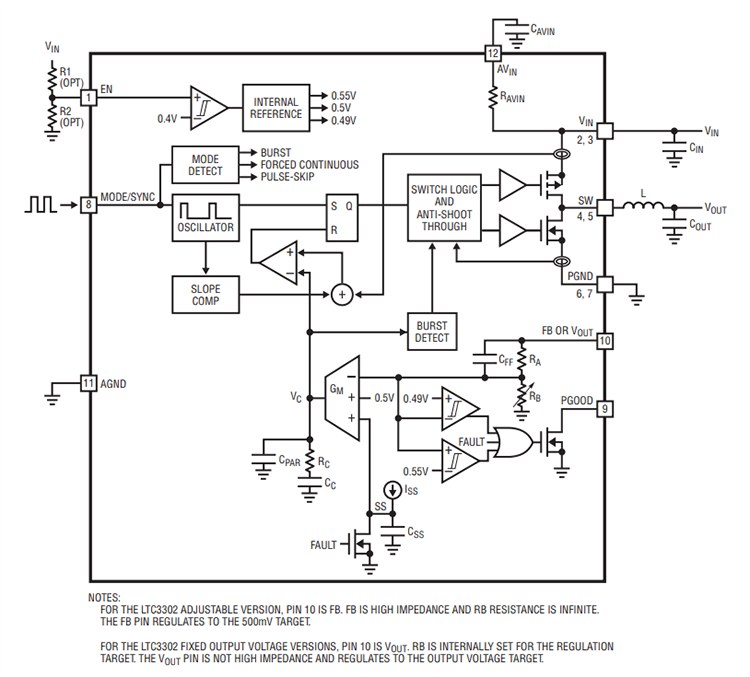

框图
