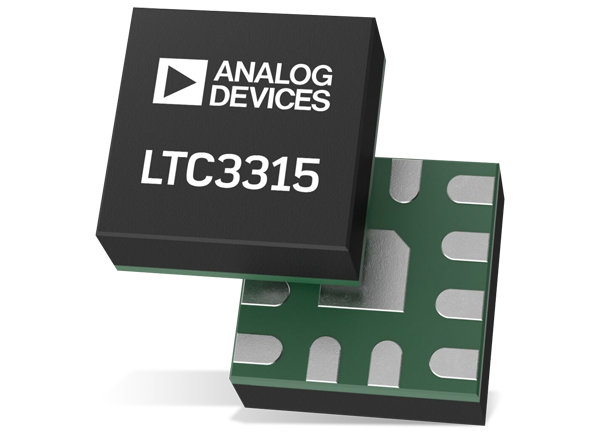

Analog Devices Inc. LTC3315A和LTC3315B降压转换器
Analog Devices Inc. LTC3315A和LTC3315B同步降压转换器是采用单一封装的双路2A单片同步降压转换器，工作输入电压为2.25V至5.5V。因此，该转换器非常适合用于具有严苛性能要求的空间受限应用。该器件采用恒定频率和峰值电流模式控制，开关频率高达3MHz，最短导通时间为25ns。这样，两个降压装置均可在非常小的应用占位内实现高效率和快速瞬态响应。
该转换器采用强制连续或脉冲跳跃模式，可实现低噪声或Burst Mode®工作，从而在轻负载条件下实现高效率。公共降压开关频率为2MHz，可通过MODE/SYNC引脚与外部振荡器同步。该转换器可将输出调节为低至500mV。特性包括精密使能阈值、PGOOD信号、输出过压保护和热关断。它们还具有输出短路保护和高达100%占空比运行（可实现低压差）的特性。
特性
- 双路输出，每路均可提供2A输出电流
- 高效率：19mΩ NMOS和75mΩ PMOS
- 宽带宽、快速瞬态响应
- 开关频率同步高达3MHz
- VIN范围：2.25V至5.5V
- VOUT范围：0.5V至VIN
- VOUT精度：±1%
- 低纹波Burst Mode®工作
- 峰值电流模式控制
- 最短导通时间：25ns
- 可在过载情况下安全承受电感器饱和
- 关断电流：1.2µA
- 400mV精密使能阈值
- 内部软启动和补偿
- 电源正常输出
- 薄型散热增强型12引脚2mm × 2mm × 0.74mm LQFN封装
应用
- 服务器、电信电源、光纤网络
- 分布式直流电源系统 (POL)
- FPGA、ASIC、µP内核电源
- 工业/汽车/通信

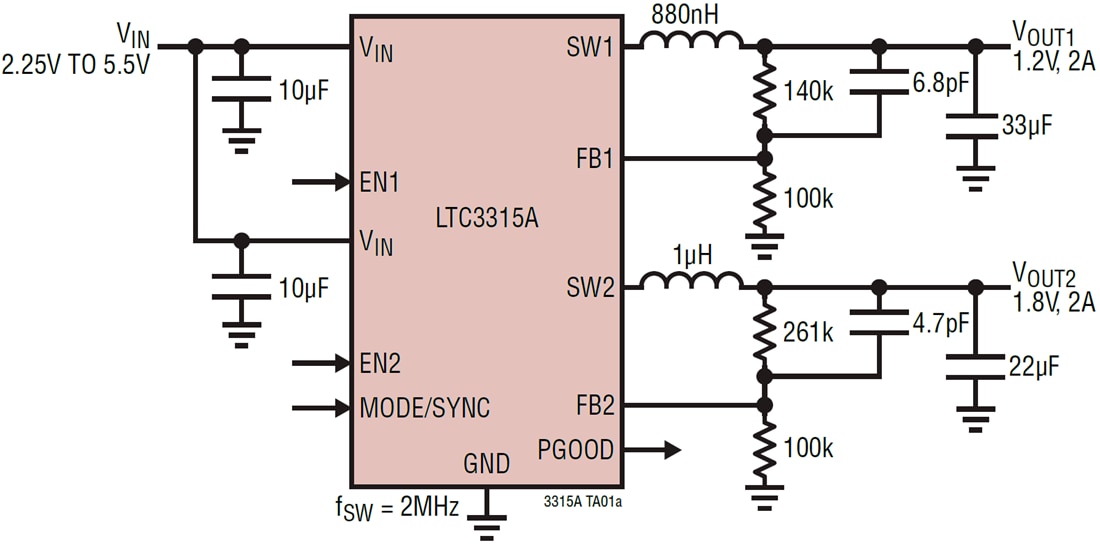

典型应用
相关演示电路
Analog Devices Inc. DC2747A LTC3315A用评估板
设计用于评估LTC3315A同步降压转换器的性能。
Analog Devices Inc. LTC3315B演示板DC2748
设计用于评估LTC3315B双路2A单片同步降压转换器。
发布日期: 2019-04-09
| 更新日期: 2023-09-11
